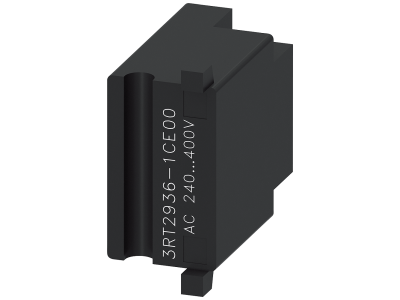

Bezpiecznik przepięciowy, ogniwo RC, AC 240-400V | 3RT2936-1CE00 Siemens

Alternatywny kod produktu: 3RT29361CE00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy ogniwo RC o symbolu 3RT2936-1CE00 marki Siemens to element modułowego systemu SIRIUS, przeznaczony do współpracy ze stycznikami 3RT2.3. Urządzenie pracuje przy napięciu AC 240-400 V i częstotliwości 50/60 Hz, zapewniając skuteczną ochronę przed przepięciami łączeniowymi. Kompaktowa konstrukcja optymalizuje montaż w szafach sterowniczych.

• Napięcie znamionowe AC 240‑400 V, 50/60 Hz: Obejmuje szeroki zakres napięć sieciowych, co umożliwia stosowanie w instalacjach jednofazowych i trójfazowych bez ryzyka przekroczenia dopuszczalnych granic.

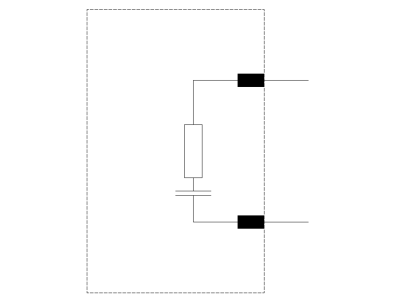

• Ogniwo RC (rezystor + kondensator): Tłumi przepięcia i zakłócenia elektromagnetyczne powstające przy załączaniu i wyłączaniu cewek styczników, wydłużając ich żywotność oraz chroniąc współpracujące elementy sterowania.
• Dedykowane do styczników 3RT2.3 (SIRIUS): Gwarantuje bezproblemowy montaż, optymalne dopasowanie elektryczne i mechaniczne oraz minimalizuje czas instalacji.
• System modułowy SIRIUS: Umożliwia łatwe rozbudowywanie układów sterowania – ogniwo RC można szybko dołączyć do istniejącej aparatury bez ingerencji w okablowanie główne.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako element systemu SIRIUS spełnia rygorystyczne wymagania jakościowe i bezpieczeństwa stawiane aparaturze modułowej w przemyśle.

Zastosowanie

Ogniwo RC 3RT2936-1CE00 znajduje zastosowanie tam, gdzie wymagane jest tłumienie przepięć generowanych przez cewki styczników, przekaźników lub zaworów elektromagnetycznych. Sprawdza się w układach automatyki przemysłowej i budynkowej.

• Ochrona styczników serii 3RT2.3 przed przepięciami łączeniowymi w szafach sterowniczych.
• Redukcja zakłóceń elektromagnetycznych przy sterowaniu silnikami, oświetleniem lub odbiornikami indukcyjnymi.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych i przemysłowych.
• Element wyposażenia układów PLC oraz systemów automatyki budynkowej wymagających czystej pracy styków.

Wskazówki Montażowe

Montaż i podłączenie bezpiecznika przepięciowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie mocuje się bezpośrednio na styczniku 3RT2.3 lub na szynie TH35 zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych musi być dobrany do obciążenia obwodu, a moment dokręcania zacisków – zgodny z instrukcją. Po montażu zaleca się sprawdzenie poprawności połączeń przed ponownym załączeniem napięcia.

FAQ

• Czy ogniwo RC działa przy napięciu 230 V AC? Tak – zakres napięcia AC 240‑400 V obejmuje standardowe napięcie 230 V, dlatego urządzenie może być stosowane w instalacjach jednofazowych.
• Czy mogę użyć tego ogniwa RC ze stycznikiem innym niż 3RT2.3? Produkt został zaprojektowany z myślą o stycznikach 3RT2.3, jednak przy zachowaniu parametrów napięciowych i odpowiednim mocowaniu można go zastosować z innymi stycznikami o podobnej charakterystyce – zawsze należy skonsultować zgodność z dokumentacją techniczną.
• Jak zamontować ogniwo RC – czy wymaga dodatkowego osprzętu? Montaż odbywa się bezpośrednio na styczniku 3RT2.3 (poprzez zatrzask lub śruby – zależnie od wersji) lub na szynie TH35 w module sąsiednim. Wszystkie niezbędne elementy znajdują się w zestawie; szczegółowy sposób instalacji opisano w instrukcji producenta.
