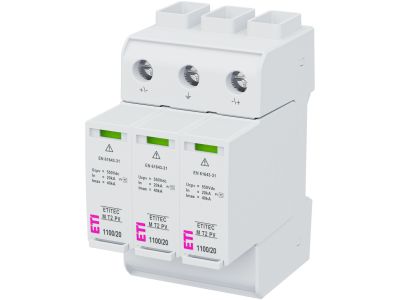

Ogranicznik przepięć do systemów PV ETITEC M T2 PV 1100/20 Y | 002440515 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC M T2 PV 1100/20 Y to zaawansowane rozwiązanie klasy Typ 2 (T2), zaprojektowane przez renomowanego producenta ETI z myślą o kompleksowej ochronie systemów fotowoltaicznych. Urządzenie dedykowane jest do zabezpieczania modułów PV oraz inwerterów przed skutkami przepięć łączeniowych oraz indukowanych wyładowań atmosferycznych pośrednich. Kluczowym elementem konstrukcyjnym jest zastosowanie wewnętrznego układu połączeń typu Y, który składa się z trzech wysokiej klasy warystorów. Każdy z tych elementów został wyposażony w indywidualny odłącznik termiczny, co gwarantuje bezpieczne odłączenie uszkodzonego modułu od obwodu prądu stałego w przypadku wystąpienia przeciążenia termicznego.

• Napięcie pracy do 1100V DC: Pozwala na bezpieczne stosowanie w nowoczesnych, wysokonapięciowych łańcuchach paneli fotowoltaicznych.
• Układ połączeń Y: Zapewnia optymalną ochronę różnicową i wspólną, minimalizując ryzyko uszkodzenia izolacji w systemie PV.
• Zabezpieczenie termiczne: Zintegrowane odłączniki termiczne chronią urządzenie przed skutkami przegrzania, co jest kluczowe dla bezpieczeństwa pożarowego instalacji.
• Wymienne wkłady: Konstrukcja modułowa umożliwia szybką wymianę zużytego elementu bez konieczności demontażu całej podstawy z szyny montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi sprzętu ochrony przepięciowej w instalacjach niskiego napięcia prądu stałego. Spełnia wymagania stawiane ogranicznikom Typu 2, co potwierdza jego zdolność do odprowadzania prądów wyładowczych o charakterystyce 8/20 µs. Dzięki certyfikacji ETI, instalatorzy mają pewność, że komponent ten jest w pełni kompatybilny z europejskimi standardami bezpieczeństwa dla systemów odnawialnych źródeł energii.

Zastosowanie

Ogranicznik ETITEC M T2 PV 1100/20 Y znajduje szerokie zastosowanie w sektorze energetyki słonecznej, szczególnie w:

• Instalacjach domowych i komercyjnych: Chroni kosztowne inwertery oraz panele przed przepięciami indukowanymi w pętlach przewodów DC.
• Obiektach bez zewnętrznej instalacji odgromowej: Jest idealnym rozwiązaniem tam, gdzie ryzyko bezpośredniego uderzenia pioruna jest niskie, ale wymagana jest ochrona przed skutkami wyładowań w sąsiedztwie.
• Rozdzielnicach DC: Montowany jako główny element zabezpieczający po stronie prądu stałego przed wejściem do falownika.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Należy przestrzegać następujących wytycznych:

• Montaż na szynie DIN: Urządzenie przystosowane jest do standardowej szyny montażowej TH35 (35 mm), co ułatwia integrację w typowych rozdzielnicach PV.
• Przekroje przewodów: Zaleca się stosowanie przewodów o odpowiednim przekroju (zazwyczaj od 6 mm² do 25 mm² dla przewodów sztywnych), aby zapewnić niską impedancję drogi odprowadzania prądu udarowego.
• Długość przewodów: Zgodnie z zasadą kaskadowości, przewody łączące ogranicznik z szyną wyrównawczą powinny być jak najkrótsze i pozbawione ostrych załamań (zalecana długość całkowita poniżej 0,5 m).
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.

FAQ

1. Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna?
Nie, ETITEC M T2 PV jest ogranicznikiem Typu 2, przeznaczonym do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania należy zastosować ogranicznik Typu 1+2.

2. Jak sprawdzić, czy ogranicznik jest sprawny?
Urządzenie posiada wizualny wskaźnik stanu na czole modułu. Kolor zielony oznacza pełną sprawność, natomiast kolor czerwony sygnalizuje konieczność wymiany wkładu warystorowego.

3. Czy układ Y jest lepszy od standardowego układu V?
Układ Y jest dedykowany do systemów PV, ponieważ zapewnia ochronę obu biegunów (+ i -) względem ziemi oraz między sobą, co jest kluczowe w systemach izolowanych od ziemi lub uziemionych przez dużą impedancję.
