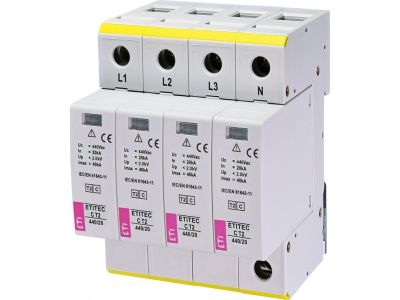

Ogranicznik przepięć, do sieci IT, ETITEC C T2 440/20 4+0, typ T2 (C) | 002440407 Eti

Alternatywny kod produktu: ETITEC C T2 440/20 4+0

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 (symbol 002440407) to modułowe urządzenie ochrony typu T2 (C) przeznaczone do sieci IT. Zapewnia skuteczną ochronę przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi w podrozdzielnicach wewnętrznych. Wyposażony w warystor o prądzie wyładowczym In 20 kA i napięciu trwałej pracy Uc 440 V AC. Szerokość modułu wynosi 4 moduły (4x17,5 mm).

• Prąd wyładowczy In 20 kA: Skutecznie odprowadza przepięcia, chroniąc instalację i odbiorniki przed uszkodzeniem.
• Napięcie trwałej pracy Uc 440 V AC: Przeznaczony do sieci IT (izolowanych od ziemi) o podwyższonym napięciu międzyfazowym.
• Tryb ochrony 4+0: Ochrona między każdą fazą a ziemią (L-PE) w sieci 3-fazowej IT bez przewodu neutralnego.
• Optyczny wskaźnik uszkodzenia warystora: Czerwony kolor sygnalizuje konieczność wymiany wkładki – szybka diagnostyka bez przyrządów.
• Wewnętrzne zabezpieczenie termiczne: Odłącza uszkodzony warystor od sieci, zapobiegając zwarciu i pożarowi.
• Modułowa budowa z wymienną wkładką: Wkładkę można wymienić bez demontażu podstawy z szyny TH35 – minimalizacja przestojów.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2013 (EN 61643-11) oraz odpowiada stopniowi II według IEC 61643-11. Jest zgodny z dyrektywą RoHS. Bezpieczeństwo potwierdzone certyfikatem CE.

Zastosowanie

ETITEC C T2 440/20 4+0 dedykowany jest do ochrony przed przepięciami w sieciach IT (bez przewodu neutralnego) w obiektach przemysłowych, szpitalach, laboratoriach i innych instalacjach wymagających ciągłości zasilania.

• Drugi stopień ochrony przed przepięciami w podrozdzielnicach elektrycznych w sieci IT.
• Ochrona przed przepięciami łączeniowymi w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie urządzeń wrażliwych (sterowniki PLC, serwery, sprzęt medyczny) w instalacjach IT.
• Łatwa integracja z istniejącą rozdzielnicą – montaż na szynie TH35.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy wewnętrznej. Przed podłączeniem należy sprawdzić zgodność napięcia sieci z Uc=440 V AC. Przekrój przewodów powinien być dobrany do spodziewanego prądu wyładowczego (zalecane min. 4 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. W przypadku zadziałania wkładki (czerwony wskaźnik) należy wymienić ją na nową o identycznych parametrach.

FAQ

• Jak sprawdzić, czy ogranicznik jest sprawny? Wkładka posiada optyczny wskaźnik uszkodzenia. Zielony oznacza stan dobry, czerwony – uszkodzenie i konieczność wymiany.
• Czy ogranicznik nadaje się do sieci TN lub TT? Model 440/20 4+0 jest dedykowany do sieci IT. Do sieci TN/TT zaleca się wersje z trybem 3+1 lub 4+0 o innych napięciach (np. 255/20).
• Jaki jest stopień ochrony IP? Ogranicznik przeznaczony jest do montażu wewnątrz rozdzielnicy. Stopień ochrony obudowy nie jest podawany – standardowo IP20 dla aparatury modułowej (przy zamkniętej rozdzielnicy).
