Ogranicznik przepięć, do sieci IT, ETITEC C T2 440/20 4+0 RC, typ T2 (C) | 002440408 Eti

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Eti

Producent

Eti

Kod

1375546

EAN

3838895772989

Kod Producenta

002440408

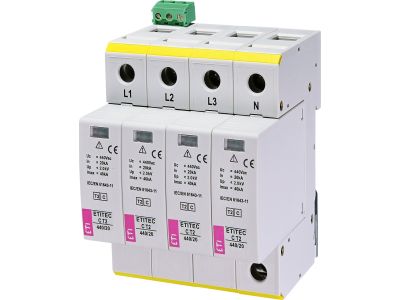

Ogranicznik przepięć, do sieci IT, ETITEC C T2 440/20 4+0 RC, typ T2 (C)

Informacja o Produkcie

Alternatywny kod produktu: ETITEC C T2 440/20 4+0 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 o symbolu 002440408 to modułowe zabezpieczenie Typu 2 (stopień II) przeznaczone do sieci IT (izolowanej) w konfiguracji 4+0 z wyjściem zdalnej sygnalizacji (RC). Dzięki warystorowej technice tłumienia przepięć zapewnia skuteczną ochronę przed przepięciami łączeniowymi, a wbudowany wskaźnik uszkodzenia pozwala na szybką lokalizację uszkodzonego modułu. Szerokość modułu – 4 jednostki (4 × 18 mm).

Typ T2 (C) / stopień II: Ochrona w podrozdzielnicach przed przepięciami atmosferycznymi i łączeniowymi – drugi stopień zabezpieczenia instalacji odbiorczej.
Konfiguracja 4+0 RC: Pełna ochrona w sieci IT (bez przewodu N) z możliwością zdalnej sygnalizacji uszkodzenia – idealne do monitoringu stanu ochrony.
Wymienna wkładka warystorowa: W przypadku uszkodzenia wymieniasz tylko wkładkę, podstawa pozostaje na szynie TH35 – obniżenie kosztów eksploatacji i minimalizacja przestoju.
Optyczny wskaźnik uszkodzenia (czerwony): Natychmiastowa wizualna informacja o konieczności wymiany wkładki – ułatwia przeglądy okresowe bez użycia mierników.
Styki zdalnej sygnalizacji (RC): Integracja z systemem BMS lub sygnalizacją dźwiękowo-świetlną – możliwość zdalnego monitorowania stanu ochrony.

Zgodność z Normami

Ogranicznik spełnia wymagania norm PN-EN 61643-11:2013, EN 61643-11 oraz IEC 61643-11 (stopień II). Produkt jest zgodny z dyrektywą RoHS – gwarancja bezpieczeństwa i jakości zgodna z europejskimi standardami.

Zastosowanie

Ogranicznik przepięć ETITEC C T2 440/20 4+0 RC służy jako drugi stopień ochrony odgromowej i przepięciowej w instalacjach z sieciami IT (bez uziemionego punktu neutralnego). Sprawdza się w:

Ochronie podrozdzielnic w budynkach przemysłowych i usługowych z siecią IT.
Zabezpieczeniu wrażliwych odbiorników przed przepięciami łączeniowymi (załączanie silników, transformatorów).
Systemach automatyki budynkowej i sterowania, gdzie wymagany jest monitoring stanu ochrony przez system nadzoru.
Instalacjach wymagających zdalnej sygnalizacji uszkodzenia – np. w rozdzielnicach trudno dostępnych.

Wskazówki Montażowe

Montaż i obsługa ogranicznika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach wewnętrznych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przewody połączeniowe dobrać zgodnie z normami (zalecany przekrój min. 4 mm² dla torów głównych), a moment dokręcania śrub zacisków dostosować do dokumentacji producenta. Zachować minimalne odstępy bezpieczeństwa od innych urządzeń – zgodnie z wytycznymi dla ograniczników Typu 2.

FAQ

Czy ogranicznik posiada wskaźnik uszkodzenia? Tak, optyczny wskaźnik zmienia kolor na czerwony w momencie uszkodzenia warystora – pozwala to na szybką identyfikację modułu wymagającego wymiany.
Do jakich sieci jest dedykowany ten model? Model 440/20 4+0 RC przeznaczony jest do sieci IT (izolowanej) – w konfiguracji 4+0 (bez ochrony między N a PE). Nie stosować w sieciach TN lub TT.
Jak działa zdalna sygnalizacja uszkodzenia (RC)? W wersji RC zamontowany jest styk przełączny, który zmienia stan przy uszkodzeniu warystora. Umożliwia to podłączenie sygnalizacji lub przekazanie informacji do systemu monitoringu.
