Ogranicznik przepięć, do sieci IT, ETITEC C T2 440/20 3+0, typ T2 (C) | 002440411 Eti

Alternatywny kod produktu: ETITEC C T2 440/20 3+0

Opis i kluczowe cechy

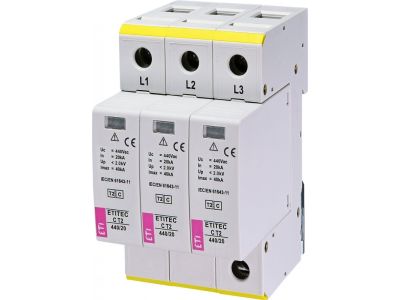

Ogranicznik przepięć ETITEC C T2 440/20 3+0 (symbol 002440411) to modułowe zabezpieczenie typu T2 (C) przeznaczone do pracy w sieciach IT (izolowanych). Dzięki napięciu znamionowemu 440 V i prądowi wyładowczemu 20 kA zapewnia skuteczną ochronę przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi. System 3+0 (trzy bieguny, bez przewodu N) jest dedykowany do układów trójfazowych bez przewodu neutralnego. Montowany na szynie TH35 umożliwia szybki montaż w podrozdzielnicach.

• Typ T2 (C) / II stopień ochrony: Ogranicznik przeznaczony do instalacji wewnętrznych jako drugi stopień ochrony – skutecznie redukuje przepięcia do bezpiecznego poziomu dla wrażliwych urządzeń.
• Napięcie znamionowe 440 V AC: Przystosowany do sieci IT o napięciu międzyfazowym 440 V – zapewnia ciągłą pracę bez ryzyka przebicia.
• Prąd wyładowczy 20 kA (8/20 µs): Wysoka zdolność odprowadzania energii przepięciowej – chroni odbiorniki nawet przy silnych zakłóceniach sieci.
• System 3+0 (trzy bieguny, bez N): Idealny do sieci IT, gdzie nie występuje przewód neutralny – każda faza chroniona warystorem, a brak N upraszcza okablowanie.
• Modułowa budowa na szynę TH35: Szybki montaż i łatwa integracja w rozdzielnicach – oszczędność miejsca i czasu instalacji.

Zgodność z normami

Ogranicznik ETITEC C T2 spełnia wymagania normy PN‑EN 61643‑11:2013 (odpowiednik IEC 61643‑11) dla urządzeń ochrony przeciwprzepięciowej typu 2 / klasy C. Produkt posiada certyfikat CE i jest zgodny z dyrektywą RoHS.

Zastosowanie

Ogranicznik przepięć ETITEC C T2 440/20 3+0 przeznaczony jest do ochrony instalacji elektrycznych w sieciach IT – stosowany głównie w obiektach przemysłowych, szpitalach, centrach danych oraz wszędzie tam, gdzie wymagana jest nieprzerwana praca wrażliwych urządzeń.

• Drugi stopień ochrony w rozdzielnicach głównych i podrozdzielnicach – redukcja przepięć łączeniowych i atmosferycznych.
• Ochrona sterowników PLC, przetwornic częstotliwości, automatyki budynkowej – zapobiega awariom kosztownych urządzeń.
• Zabezpieczenie linii zasilających w sieciach IT (izolowanych) – dedykowany do układów 3‑fazowych bez przewodu N.
• Montaż w instalacjach przemysłowych, serwerowniach, obiektach służby zdrowia – zapewnia ciągłość działania krytycznych systemów.

Wskazówki montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaleca się stosowanie przekroju przewodów dobranego do spodziewanego prądu zwarciowego – minimalny przekrój 4 mm² (Cu). Moment dokręcania zacisków należy sprawdzić w dokumentacji producenta. Pamiętaj o zachowaniu wymaganych odstępów izolacyjnych i ochronie przed wilgocią.

FAQ

• Czy ogranicznik ETITEC C T2 440/20 3+0 może być stosowany w sieci TN? Nie, jest on dedykowany wyłącznie do sieci IT (izolowanej). Dla sieci TN zaleca się wersję z przewodem N (np. 4+0 lub 3+1).
• Jaki jest prąd wyładowczy tego ogranicznika? Prąd wyładowczy nominalny (8/20 µs) wynosi 20 kA na biegun. Przy większych przepięciach warystor może przejąć wyższe energie – zawsze sprawdź dokumentację.
• Czy wskaźnik uszkodzenia jest dostępny w tym modelu? W prezentowanej wersji (bez oznaczenia RC) nie ma sygnalizacji zdalnej. Optyczny wskaźnik uszkodzenia warystora (kolor czerwony) znajduje się na obudowie modułu – sygnalizuje konieczność wymiany wkładki ostrzegawczo.
