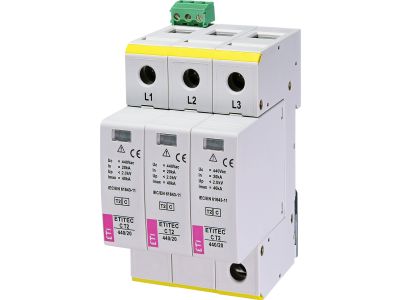

Ogranicznik przepięć, do sieci IT, ETITEC C T2 440/20 3+0 RC, typ T2 (C) | 002440412 Eti

Alternatywny kod produktu: ETITEC C T2 440/20 3+0 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 440/20 3+0 RC (typ T2) to modułowe urządzenie ochrony przeciwprzepięciowej przeznaczone do sieci IT. Dzięki konfiguracji 3+0 (trzy fazy bez przewodu neutralnego) oraz znamionowemu napięciu ciągłemu Uc = 440 V AC zapewnia skuteczną ochronę w instalacjach z izolowanym punktem neutralnym. Wersja RC wyposażona jest w styki zdalnej sygnalizacji uszkodzenia, co umożliwia monitorowanie stanu ogranicznika w systemach nadzoru. Urządzenie bazuje na warystorze i posiada optyczny wskaźnik uszkodzenia (czerwony).

• Prąd wyładowczy Imax 20 kA (typ T2): Skuteczna ochrona przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi w drugim stopniu ochrony.
• Napięcie ciągłe Uc = 440 V AC: Dedykowane do sieci IT (systemy z izolowanym punktem neutralnym) – gwarantuje bezpieczną pracę przy podwyższonym napięciu podczas zwarć doziemnych.
• Styki zdalnej sygnalizacji uszkodzenia (RC): Umożliwiają integrację z systemami BMS lub sygnalizacją optyczną/akustyczną, co pozwala na szybkie wykrycie awarii warystora.
• Optyczny wskaźnik uszkodzenia: Czerwona kontrolka informuje o konieczności wymiany wkładki – ułatwia konserwację i zwiększa bezpieczeństwo.
• Modułowa budowa z wymienną wkładką warystorową: Bez konieczności demontażu podstawy zamontowanej na szynie TH35 – szybka i łatwa wymiana uszkodzonego modułu.
• Wewnętrzne zabezpieczenie termiczne: Odłącza uszkodzony warystor od sieci, zapobiegając przegrzaniu i ryzyku pożaru.

Zgodność z Normami

Ogranicznik przepięć ETITEC C T2 spełnia wymagania normy PN-EN 61643-11:2013 (EN 61643-11) oraz odpowiada stopniowi II według IEC 61643-11. Produkt jest zgodny z dyrektywą RoHS.

Zastosowanie

Ogranicznik przeznaczony jest do montażu w podrozdzielnicach w sieciach IT, gdzie wymagana jest ochrona drugiego stopnia (T2) przed przepięciami pochodzącymi od łączeń i wyładowań atmosferycznych.

• Ochrona wrażliwych odbiorników w szpitalach, laboratoriach i zakładach przemysłowych z siecią IT.
• Instalacja w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Zabezpieczenie systemów automatyki, sterowania i zasilania awaryjnego przed przepięciami.
• Monitorowanie stanu ochrony dzięki zdalnej sygnalizacji w systemach BMS.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie instaluje się na szynie TH35 w rozdzielnicy. Przekrój przewodów należy dobrać do prądu wyładowczego i norm instalacyjnych. W przypadku wersji RC podłączyć styki zdalnej sygnalizacji do odpowiedniego obwodu monitorującego. Moment dokręcania śrub zaciskowych zgodnie z dokumentacją producenta.

FAQ

• Jakie napięcie ciągłe Uc ma ten ogranicznik? Napięcie ciągłe Uc wynosi 440 V AC, co czyni go odpowiednim do sieci IT z napięciem międzyfazowym 400 V.
• Jak sprawdzić, czy ogranicznik jest uszkodzony? Optyczny wskaźnik na przednim panelu zmienia kolor na czerwony. Dodatkowo w wersji RC styk zdalnej sygnalizacji zmienia stan – można to odczytać w systemie nadzoru.
• Czy mogę wymienić tylko wkładkę warystorową? Tak, modułowa konstrukcja umożliwia wymianę samej wkładki bez demontażu podstawy, co ułatwia konserwację.
