Ogranicznik przepięć, do sieci IT, ETITEC C T2 440/20 2+0, typ T2 (C) | 002440409 Eti

Alternatywny kod produktu: ETITEC C T2 440/20 2+0

Opis i Kluczowe Cechy

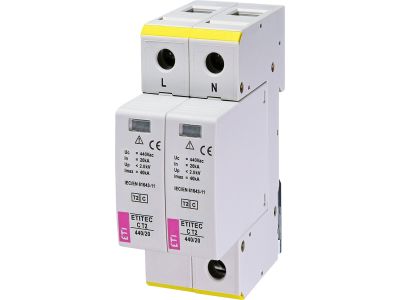

Ogranicznik przepięć modułowy ETITEC C T2 440/20 2+0 (nr katalogowy 002440409) to urządzenie zabezpieczające typu T2 (C) dedykowane do sieci IT. Dzięki warystorowemu elementowi zabezpieczającemu zapewnia skuteczne ograniczanie przepięć łączeniowych i atmosferycznych. Modułowa konstrukcja z wymienną wkładką upraszcza konserwację, a optyczny wskaźnik uszkodzenia sygnalizuje konieczność wymiany.

• Typ T2 (C) zgodny z EN 61643-11 / IEC 61643-11: gwarantuje drugi stopień ochrony przed przepięciami w instalacjach niskiego napięcia – spełnia wymagania norm międzynarodowych.
• Przeznaczenie do sieci IT: dedykowany do układów bez uziemionego przewodu neutralnego, zapewnia ochronę w systemach przemysłowych i specjalistycznych.
• Optyczny wskaźnik uszkodzenia warystora (czerwony): umożliwia szybką diagnostykę stanu ochrony bez użycia miernika – awaria widoczna gołym okiem.
• Modułowa budowa z wymienną wkładką warystorową: w przypadku uszkodzenia wymieniasz tylko wkładkę, bez demontażu podstawy na szynie TH35 – oszczędność czasu i kosztów.
• Wewnętrzne zabezpieczenie termiczne: odłącza warystor w przypadku przegrzania, minimalizując ryzyko pożaru lub dalszych uszkodzeń.

Zgodność z Normami

Ogranicznik ETITEC C T2 spełnia wymagania normy PN-EN 61643-11:2013 (EN 61643-11, IEC 61643-11) dla urządzeń ochrony przeciwprzepięciowej typu T2 / stopnia II. Produkt posiada certyfikat CE oraz jest zgodny z dyrektywą RoHS.

Zastosowanie

Ogranicznik przeznaczony jest do montażu w podrozdzielnicach elektrycznych jako drugi stopień ochrony odgromowej i przepięciowej. Sprawdzi się szczególnie w instalacjach z siecią IT (bez przewodu neutralnego), np. w obiektach przemysłowych, szpitalach czy centrach danych.

• Ochrona przed przepięciami łączeniowymi pochodzącymi od silników, transformatorów i przełączników.
• Drugi stopień ochrony (T2) w strefach LPZ 1 i wyższych, współpracujący z ogranicznikami typu T1.
• Zabezpieczenie wrażliwych odbiorników w podrozdzielnicach – sterowników PLC, zasilaczy awaryjnych, systemów sygnalizacji.
• Instalacje wymagające szybkiej wymiany wkładki bez wyłączania całej rozdzielnicy (modułowa konstrukcja).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (E lub D) – z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Ogranicznik montuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przekrój przewodów dobierz do prądu wyładowczego i impedancji pętli zwarciowej (zalecany min. 4 mm²). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Pamiętaj o zachowaniu odpowiedniej odległości od innych urządzeń oraz o uziemieniu przewodu PE.

FAQ

• Jak działa optyczny wskaźnik uszkodzenia? W normalnym stanie wskaźnik jest zielony (lub niewidoczny). W przypadku uszkodzenia warystora zmienia kolor na czerwony, informując o konieczności wymiany wkładki. Sygnalizacja działa bez zasilania.
• Czy wkładkę można wymienić bez demontażu podstawy? Tak, konstrukcja modułowa umożliwia wyjęcie uszkodzonej wkładki i wciśnięcie nowej bez konieczności zdejmowania podstawy z szyny DIN. To skraca czas serwisu.
• Do jakich sieci jest przeznaczony ten ogranicznik? Model 440/20 2+0 jest zaprojektowany do sieci IT (z izolowanym punktem neutralnym) o napięciu międzyfazowym do 440 V AC. Nie stosuj w sieciach TN lub TT bez odpowiednich modyfikacji.
