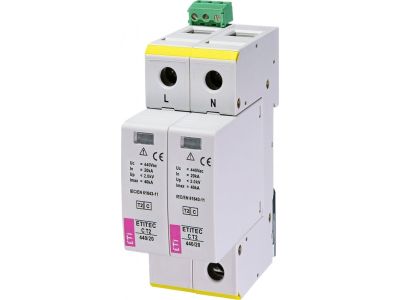

Ogranicznik przepięć, do sieci IT, ETITEC C T2 440/20 2+0 RC, typ T2 (C) | 002440410 Eti

Alternatywny kod produktu: ETITEC C T2 440/20 2+0 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 440/20 2+0 RC (symbol 002440410) to modułowy ochronnik Typ 2 (C) dedykowany do sieci IT. Urządzenie łączy sprawdzoną technologię warystorową z funkcją zdalnej sygnalizacji uszkodzenia (styki RC), co umożliwia integrację z systemami monitoringu. Przeznaczony do montażu wewnętrznego w podrozdzielnicach, zapewnia drugi stopień ochrony odbiorników przed przepięciami łączeniowymi i atmosferycznymi.

• Napięcie pracy ciągłej Uc 440 V AC: dedykowany do sieci IT (izolowanej od ziemi), umożliwia skuteczną ochronę w instalacjach trójfazowych bez przewodu N.
• Prąd wyładowczy 20 kA (8/20 µs): wysoka zdolność odprowadzania energii przepięciowej – zabezpiecza wrażliwe urządzenia przed uszkodzeniem w wyniku łączeniowych i pośrednich wyładowań atmosferycznych.
• Optyczny wskaźnik uszkodzenia warystora (czerwony): natychmiastowa wizualna informacja o konieczności wymiany wkładki – zwiększa bezpieczeństwo i skraca czas konserwacji.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): możliwość podłączenia do systemu BMS lub PLC – automatyczne powiadamianie o awarii bez konieczności wizualnej kontroli.
• Modułowa budowa z wymienną wkładką warystorową: łatwa konserwacja – wymiana samej wkładki bez demontażu podstawy zamontowanej na szynie TH35.

Zgodność z Normami

Ogranicznik ETITEC C T2 spełnia wymagania normy PN-EN 61643-11:2013 (EN 61643-11, odpowiada stopniowi II według IEC 61643-11). Produkt posiada certyfikat CE oraz jest zgodny z dyrektywą RoHS.

Zastosowanie

Ogranicznik przepięć ETITEC C T2 440/20 2+0 RC znajduje zastosowanie wszędzie tam, gdzie niezbędna jest ochrona wrażliwych urządzeń elektrycznych i elektronicznych przed przepięciami w sieciach IT. Dzięki wbudowanej zdalnej sygnalizacji idealnie nadaje się do instalacji monitorowanych i inteligentnych budynków.

• Drugi stopień ochrony w podrozdzielnicach rozdzielnic głównych i pośrednich w sieciach IT (układy trójfazowe bez przewodu neutralnego).
• Ochrona przed przepięciami łączeniowymi (np. wyłączanie silników, transformatorów, falowników).
• Integracja z systemami zarządzania budynkiem (BMS) dzięki stykom zdalnej sygnalizacji – automatyczne raportowanie stanu ochronnika.
• Wewnętrzna ochrona przed pośrednimi wyładowaniami atmosferycznymi (standard T2) – zwiększa odporność całej instalacji.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne przy ograniczniku przepięć mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy wewnętrznej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm – zalecane min. 4 mm². Moment dokręcania śrub zacisków należy sprawdzić w dokumentacji technicznej producenta. Przed podaniem napięcia upewnić się, że wkładka warystorowa jest prawidłowo osadzona, a wskaźnik optyczny nie sygnalizuje uszkodzenia.

FAQ

• Czy ogranicznik ETITEC C T2 440/20 2+0 RC posiada podświetlenie? Nie. Urządzenie wyposażone jest w optyczny wskaźnik uszkodzenia warystora (kolor czerwony), który nie jest podświetleniem, a sygnalizatorem stanu awarii.
• Jaki stopień ochrony IP ma ten ogranicznik? Producent nie podaje stopnia ochrony IP – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, w suchych pomieszczeniach. Standardem dla tego typu aparatury jest ochrona przed dotykiem palcem (IP20).
• Czy wersja 2+0 RC umożliwia monitorowanie stanu z centrali alarmowej? Tak. Zaciski zdalnej sygnalizacji (RC) zwierają się po uszkodzeniu warystora, umożliwiając podłączenie do wejść binarnych systemu monitoringu (BMS, PLC, centrala alarmowa).
