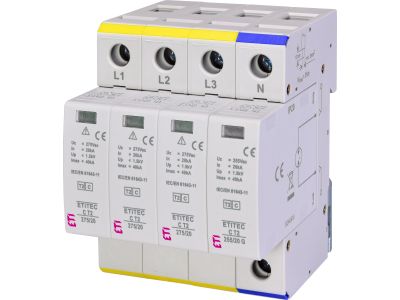

Ogranicznik przepięć, do instalacji mieszkaniowych, TT/TN-S, ETITEC C T2 275/20 3+1, typ T2 (C) | 002440403 Eti

Alternatywny kod produktu: ETITEC C T2 275/20 3+1

Opis i Kluczowe Cechy

Ogranicznik przepięć modułowy ETITEC C T2 275/20 3+1, typ T2 (C), symbol 002440403, to urządzenie zabezpieczające II stopnia przeznaczone do instalacji wewnętrznych w układach TT i TN-S. Dzięki napięciu ciągłemu U_c = 275 V AC i prądowi wyładowczemu nominalnemu I_n = 20 kA skutecznie odprowadza energię przepięciową, chroniąc odbiorniki końcowe przed uszkodzeniem. Konfiguracja 3+1 zapewnia galwaniczne odseparowanie przewodu N od PE, co jest szczególnie istotne w sieciach TT. Modułowa konstrukcja umożliwia szybką wymianę wkładki warystorowej bez demontażu podstawy.

• Kategoria ochrony T2 (II stopień): Zgodnie z normą EN 61643-11 gwarantuje skuteczną ochronę przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi w obwodach 230/400 V.
• Napięcie ciągłe U_c = 275 V AC: Przystosowany do pracy w standardowych sieciach niskiego napięcia bez ryzyka trwałego przebicia w warunkach normalnych.
• Prąd wyładowczy nominalny I_n = 20 kA: Wysoka zdolność odprowadzania energii gwarantuje bezpieczeństwo wrażliwych urządzeń elektronicznych w przypadku wystąpienia przepięcia.
• Optyczny wskaźnik uszkodzenia warystora: Czerwona dioda sygnalizuje konieczność wymiany wkładki, co upraszcza przeglądy i konserwację instalacji.
• Modułowa budowa z wymienną wkładką: W przypadku awarii wymienia się tylko warystor – bez demontażu podstawy i ingerencji w okablowanie, co skraca czas naprawy i obniża koszty.
• Wewnętrzne zabezpieczenie termiczne: Chroni przed przegrzaniem i minimalizuje ryzyko pożaru w sytuacjach przeciążeniowych, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Ogranicznik przepięć ETITEC C T2 275/20 3+1 spełnia wymagania norm EN 61643-11 oraz IEC 61643-11 (stopień II). Posiada certyfikat zgodności z PN-EN 61643-11:2013 i jest zgodny z dyrektywą RoHS, co potwierdza jego wysoką jakość oraz bezpieczeństwo środowiskowe.

Zastosowanie

Urządzenie stanowi drugi stopień ochrony odgromowej i przeciwprzepięciowej w instalacjach niskiego napięcia. Dzięki konfiguracji 3+1 doskonale sprawdza się w układach TT oraz TN-S, zapewniając odpowiednie odseparowanie przewodów N i PE.

• Montaż w podrozdzielnicach budynków mieszkalnych, biurowych i małych obiektów usługowych – ochrona całej instalacji przed przepięciami.
• Zabezpieczenie wrażliwych urządzeń elektronicznych (komputery, sprzęt RTV, sterowniki) przed uszkodzeniami spowodowanymi wyładowaniami atmosferycznymi i łączeniowymi.
• Stosowanie w instalacjach wymagających galwanicznego odseparowania N od PE, np. w sieciach TT zasilających domy jednorodzinne.
• Jako element systemu ochrony przepięciowej w obiektach z narażeniem na przepięcia łączeniowe od silników, transformatorów i innych odbiorników indukcyjnych.

Wskazówki Montażowe

Montaż ogranicznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie DIN TH35 wewnątrz rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia i wymogów ochrony przeciwprzepięciowej zgodnie z dokumentacją techniczną producenta. Zaciski dokręcać momentem podanym w instrukcji. Po zamontowaniu sprawdzić działanie wskaźnika optycznego.

FAQ

• Czy ten ogranicznik posiada styki zdalnej sygnalizacji uszkodzenia? Ten model (symbol 002440403) nie jest wyposażony w styki pomocnicze (wersja RC). Stan uszkodzenia sygnalizowany jest za pomocą czerwonego wskaźnika optycznego na obudowie.
• Jaki jest stopień ochrony IP urządzenia? Producent nie podaje konkretnej wartości IP. Ze względu na przeznaczenie do montażu w rozdzielnicach wewnętrznych, typowa dla tego rodzaju aparatury jest ochrona IP20 (brak danych w karcie – zaleca się montaż w szczelnej rozdzielnicy).
• Czy mogę wymienić tylko wkładkę warystorową bez demontażu podstawy? Tak, modułowa konstrukcja pozwala na łatwą wymianę samej wkładki bez odkręcania podstawy i ingerencji w okablowanie. Przed wymianą należy odłączyć napięcie i upewnić się, że nowa wkładka jest tego samego typu i napięcia.
