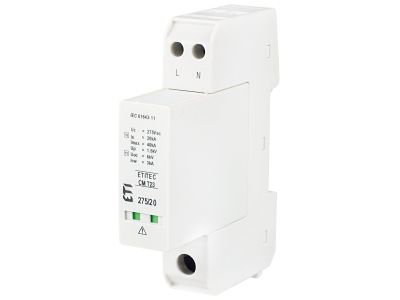

Ogranicznik przepięć, do instalacji mieszkaniowych, TT, ETITEC CM T23 275/20 1+1, typ T2+T3 (C+D) | 002440654 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC CM T23 275/20 to modułowe urządzenie ochrony przeciwprzepięciowej przeznaczone do instalacji mieszkaniowych w układzie TT. Zapewnia kompleksową ochronę przed przepięciami wywołanymi wyładowaniami atmosferycznymi pośrednimi oraz przepięciami łączeniowymi, minimalizując ryzyko uszkodzenia wrażliwej elektroniki. Wyposażony w warystor i iskiernik, chroni obwody fazowe i neutralny, oferując klasę ochrony T2+T3 (C+D).

• Ochrona T2+T3 (C+D): Zapewnia ochronę na dwóch poziomach: T2 (pośrednią) przed dużymi przepięciami oraz T3 (pośrednią) przed przepięciami łączeniowymi, chroniąc urządzenia domowe i instalację.
• Napięcie znamionowe 275/20V: Kompatybilny z siecią 230V/400V, zabezpieczający zarówno obwody fazowe (275V) jak i neutralny (20V).
• Modułowe wykonanie 1+1: 1 moduł warystorowy na fazę i 1 moduł iskiernikowy na biegun N-PE – elastyczna konfiguracja dostosowana do potrzeb instalacji mieszkaniowej.
• Wskaźnik optyczny stanu pracy: Zielony sygnalizuje poprawną pracę, czerwony wskazuje uszkodzenie – szybka identyfikacja konieczności wymiany.
• Układ TT dedykowany instalacjom mieszkaniowym: Zapewnia skuteczną ochronę w typowych układach sieciowych domów i mieszkań.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich EN 61643-11 oraz IEC 61643-1, dotyczących ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiada deklarację zgodności CE oraz certyfikację zgodnie z dyrektywą RoHS.

Zastosowanie

Ogranicznik przepięć ETITEC CM T23 275/20 przeznaczony jest do montażu w podrozdzielnicach mieszkaniowych, zapewniając ochronę wrażliwej elektroniki i instalacji elektrycznej.

• Ochrona domowych instalacji elektrycznych przed przepięciami powodowanymi przez wyładowania atmosferyczne.
• Zabezpieczenie obwodów gniazd wtykowych, oświetlenia i urządzeń AGD przed skokami napięcia.
• Montaż w rozdzielnicach głównych układu TT – ochrona całej instalacji mieszkaniowej.
• Stosowanie w nowych instalacjach oraz modernizowanych układach elektrycznych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP przy bezwzględnym odłączeniu napięcia w obwodzie. Ogranicznik montować w miejscu chronionym przed wilgocią i kurzem, na szynie DIN. Przed podłączeniem sprawdzić zgodność napięcia znamionowego z instalacją. Połączenie należy wykonać zgodnie ze schematem: faza L → warystor, biegun N → iskiernik N-PE. Po montażu należy przeprowadzić test działania wskaźnika i sygnalizacji. Regularnie kontrolować stan wskaźnika optycznego – wymiana wkładki warystorowej w przypadku uszkodzenia.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia topikowego? Tak – zaleca się stosowanie dodatkowego bezpiecznika o charakterystyce gG/gL o maksymalnym prądzie znamionowym 125A, zgodnie z zaleceniami producenta.
• Jaka jest maksymalna zdolność wyładowcza? Dokładna wartość nie została podana w danych produktu – sprawdź dokumentację techniczną na stronie producenta.
• Czy ogranicznik można stosować w układzie sieciowym TN-C? Nie – produkt dedykowany jest wyłącznie do układu sieciowego TT. Do układu TN-C należy stosować odpowiednie ograniczniki klasy T1+T2.
