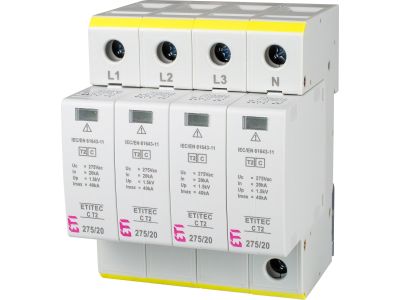

Ogranicznik przepięć, do instalacji mieszkaniowych, TN-S, ETITEC C T2 275/20 4+0 RC, typ T2 (C) | 002440396 Eti

Alternatywny kod produktu: ETITEC C T2 275/20 4+0 RC

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 275/20 4+0 RC (symbol 002440396) to modułowe zabezpieczenie Typ 2 przeznaczone do montażu w podrozdzielnicach instalacji mieszkaniowych w układzie TN‑S. Łączy dużą zdolność odprowadzania prądów wyładowczych z optyczną sygnalizacją stanu warystora i stykami zdalnej sygnalizacji (wersja RC), co ułatwia monitorowanie i konserwację bez ingerencji w obwód główny. Modułowa budowa pozwala na wymianę samej wkładki warystorowej bez demontażu podstawy zamontowanej na szynie DIN.

• Optyczny wskaźnik uszkodzenia warystora: czerwone pole sygnalizuje konieczność wymiany wkładki – szybka diagnoza bez specjalistycznego sprzętu.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): umożliwiają podłączenie do systemu monitoringu lub BMS, co zwiększa bezpieczeństwo obiektu.
• Obsługa dużych prądów wyładowczych (Typ 2): skuteczna ochrona urządzeń przed przepięciami łączeniowymi, np. przy wyłączaniu silników lub transformatorów.
• Wewnętrzne zabezpieczenie termiczne: dodatkowa warstwa ochrony – w razie przegrzania warystora odłącza go od sieci, zapobiegając uszkodzeniu instalacji.
• Modułowa konstrukcja z wymienną wkładką: konserwacja sprowadza się do wymiany wkładki bez odkręcania przewodów od podstawy – oszczędność czasu i mniejszy koszt eksploatacji.

Zgodność z Normami

Ogranicznik ETITEC C T2 spełnia wymagania normy EN 61643‑11 oraz IEC 61643‑11 (stopień II). Posiada certyfikat zgodności z normą PN‑EN 61643‑11:2013 oraz dyrektywą RoHS, co gwarantuje bezpieczeństwo i jakość produktu przeznaczonego do stałego montażu wewnątrz budynków.

Zastosowanie

Ogranicznik przepięć ETITEC C T2 275/20 4+0 RC stanowi drugi stopień ochrony (Typ 2) instalacji elektrycznej. Dzięki wersji RC z integracją z systemami nadzoru sprawdza się w obiektach wymagających ciągłego monitoringu.

• Ochrona przed przepięciami łączeniowymi w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych oraz biurowych.
• Zabezpieczenie obwodów odbiorczych zasilających sprzęt RTV, AGD, komputery i instalacje oświetleniowe.
• Integracja z systemami automatyki budynkowej (BMS) dzięki stykom zdalnej sygnalizacji – szybkie powiadomienie o awarii warystora.
• Stosowany w układach sieci TN‑S jako ochronnik między fazami a przewodem neutralnym i ochronnym (konfiguracja 4+0).

Wskazówki Montażowe

Montaż ogranicznika przepięć ETITEC C T2 musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy wewnętrznej. Przekrój przewodów łączących należy dobrać do prądu zwarciowego w miejscu instalacji – zalecane minimum 4 mm² Cu (zgodnie z dokumentacją producenta). Momenty dokręcania zacisków podane są w instrukcji produktu; nie stosować siły większej niż zalecana, aby nie uszkodzić listwy zaciskowej. Przed pierwszym włączeniem sprawdzić optyczny wskaźnik – powinien być zielony (stan prawidłowy).

FAQ

• Jak rozpoznać uszkodzony warystor w ograniczniku ETITEC C T2? Optyczny wskaźnik na przednim panelu zmienia kolor z zielonego na czerwony, sygnalizując konieczność wymiany wkładki.
• Czy wersja RC wymaga dodatkowego okablowania? Tak – styki zdalnej sygnalizacji (normalnie otwarte / normalnie zamknięte) należy podłączyć do wejść systemu monitoringu lub BMS. Napięcie i obciążalność styków należy sprawdzić w dokumentacji technicznej.
• Jaki stopień ochrony IP ma ten ogranicznik? Dane producenta nie podają konkretnego stopnia IP. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy wewnętrznej posiada IP20 (ochrona przed dostępem palcem).
