Ogranicznik przepięć, do instalacji mieszkaniowych, TN-C, ETITEC C T2 275/20 3+0, typ T2 (C) | 002440399 Eti

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Eti

Producent

Eti

Kod

1375537

EAN

3838895772804

Kod Producenta

002440399

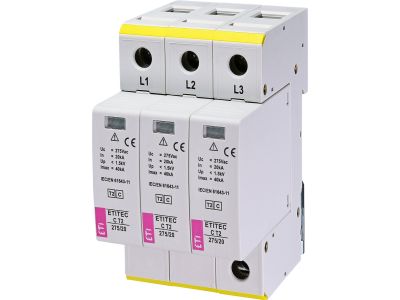

Ogranicznik przepięć, do instalacji mieszkaniowych, TN-C, ETITEC C T2 275/20 3+0, typ T2 (C)

Informacja o Produkcie

Alternatywny kod produktu: ETITEC C T2 275/20 3+0

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 (symbol 002440399) to modułowe zabezpieczenie typu 2 (C), przeznaczone do instalacji mieszkaniowych w układzie TN-C. Model 275/20 3+0 oferuje napięcie pracy ciągłej 275 V i prąd wyładowczy 20 kA, co zapewnia skuteczną ochronę przed przepięciami łączeniowymi oraz ograniczonymi skutkami wyładowań atmosferycznych w drugim stopniu ochrony.

Napięcie ciągłe Uc 275 V: Dopasowanie do sieci TN-C zapewnia stabilną pracę bez ryzyka przedwczesnego zadziałania w normalnych warunkach.
Prąd wyładowczy 20 kA: Odprowadza znaczną energię przepięciową, chroniąc wrażliwe odbiorniki w podrozdzielnicach.
Optyczny wskaźnik uszkodzenia warystora: Czerwona sygnalizacja informuje o konieczności wymiany wkładki – szybka diagnostyka bez przyrządów pomiarowych.
Modułowa budowa z wymienną wkładką: W przypadku uszkodzenia wymieniasz tylko wkładkę warystorową, zachowując podstawę zamontowaną na szynie TH35 – oszczędność czasu i kosztów.
Wewnętrzne zabezpieczenie termiczne: Odłącza warystor w razie przegrzania, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Ogranicznik ETITEC C T2 spełnia wymagania normy EN 61643-11 oraz stopnia II według IEC 61643-11. Posiada certyfikat CE i jest zgodny z dyrektywą RoHS. Produkt oznaczony jest na zgodność z polską normą PN-EN 61643-11:2013.

Zastosowanie

Ogranicznik przepięć drugiego stopnia montowany w podrozdzielnicach instalacji mieszkaniowych i małych obiektów komercyjnych. Przeznaczony do sieci TN-C (PEN wspólny). Chroni przed przepięciami pochodzącymi z łączeń oraz indukowanymi w liniach napowietrznych.

Ochrona rozdzielnic głównych i podrozdzielnic w budynkach jednorodzinnych i wielorodzinnych.
Zabezpieczenie urządzeń wrażliwych (np. oświetlenie LED, elektronika użytkowa, pompy) przed przepięciami łączeniowymi.
Uzupełnienie ochrony odgromowej jako drugi stopień w układzie kaskadowym z ogranicznikami T1 (B).
Montaż w instalacjach istniejących podczas modernizacji systemu ochrony przepięciowej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Ogranicznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów łączących dobierz do prądu wyładowczego (min. 4 mm² Cu). Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Po instalacji sprawdź poprawność połączeń i załącz napięcie.

FAQ

Jak sprawdzić, czy ogranicznik jest sprawny? Na obudowie znajduje się przezroczyste okienko wskaźnika. Zielony kolor oznacza stan prawidłowy, czerwony – uszkodzenie warystora i konieczność wymiany wkładki.
Czy model 3+0 nadaje się do sieci TN-C? Tak, konstrukcja 3+0 (trzy fazy bez wyprowadzenia neutralnego) jest dedykowana do układu TN-C, gdzie funkcję przewodu neutralnego i ochronnego pełni wspólny przewód PEN.
Jak często należy wymieniać wkładkę warystorową? Wkładkę wymienia się tylko po zadziałaniu ochrony – sygnalizowanym czerwonym wskaźnikiem. Nie wymaga okresowej wymiany profilaktycznej; zaleca się coroczną kontrolę wzrokową stanu wskaźnika.
