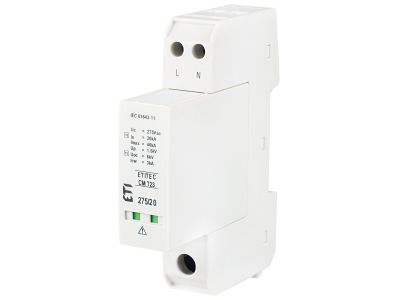

Ogranicznik przepięć, do instalacji mieszkaniowych, ETITEC CM T23 275/20 2+0 RC, typ T2+T3 (C+D) | 002440651 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC CM T23 275/20 2+0 RC w wersji modułowej to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed skutkami przepięć łączeniowych i atmosferycznych. Wyposażony w optyczny wskaźnik uszkodzenia oraz styki zdalnej sygnalizacji (RC) pozwala na ciągły monitoring stanu ochrony i szybką reakcję w przypadku awarii. Przeznaczony do montażu w podrozdzielnicach jako zabezpieczenie Typu 2 i 3.

• Napięcie znamionowe 275V: Zapewnia skuteczną ochronę w instalacjach 230V/400V, minimalizując ryzyko uszkodzeń urządzeń wrażliwych na skoki napięcia.
• Prąd znamionowy wyładowczy 20kA: Wysoka odporność na udary prądowe chroni instalację przed poważnymi przepięciami, np. podczas bliskich wyładowań atmosferycznych.
• Optyczny wskaźnik uszkodzenia: Zielone światło sygnalizuje sprawne działanie, czerwone – konieczność wymiany wstawki warystorowej.
• Styki zdalnej sygnalizacji (RC):
Umożliwiają podłączenie do systemów monitoringu i sterowania, przekazując informację o stanie ochrony do centrali.
• Konfiguracja 2+0: Dwa warystory w biegunie L+N, brak iskiernika w biegunie N-PE – optymalne rozwiązanie dla typowych instalacji mieszkaniowych.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 dotyczącej ochrony przed przepięciami w instalacjach niskiego napięcia, a także posiada deklarację zgodności CE i RoHS. Zapewnia ochronę zgodnie z klasami Typ 2 i Typ 3.

Zastosowanie

Ogranicznik przepięć ETITEC CM T23 275/20 2+0 RC jest przeznaczony do ochrony wrażliwych urządzeń w instalacjach elektrycznych przed przepięciami łączeniowymi i atmosferycznymi.

• Podrozdzielnice mieszkaniowe i budynkowe – jako ochrona główna przed przepięciami w obwodach 230V.
• Instalacje komputerowe, telekomunikacyjne i RTV – zabezpieczenie urządzeń elektronicznych wrażliwych na skoki napięcia.
• Obwody oświetleniowe LED i energooszczędne – ochrona źródeł światła przed przepięciami łączeniowymi.
• Systemy automatyki budynkowej – zabezpieczenie sterowników i czujników przed uszkodzeniami wywołanymi przepięciami.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionej instalacji. Urządzenie należy zamontować w rozdzielnicy na szynie TH35, przestrzegając kierunku przepływu energii (strzałka na obudowie). Podłączenie przewodów powinno odbywać się zgodnie z oznaczeniami: L (faza) do wejścia warystora, N (neutralny) do drugiego bieguna, PE (ochronny) do styku iskiernika (jeśli występuje). Po montażu należy przeprowadzić test funkcjonalny sprawdzający działanie wskaźnika i sygnalizacji zdalnej. Regularna kontrola stanu ogranicznika zalecana co 6 miesięcy.

FAQ

• Czy ogranicznik ETITEC CM T23 275/20 2+0 RC wymaga dodatkowej ochrony Typu 1? Nie – w konfiguracji 2+0 jest to zabezpieczenie Typu 2+3, wystarczające do ochrony instalacji mieszkaniowych. Dla wyższych wymagań (np. budynki zasilane liniami napowietrznymi) zaleca się dołożenie ogranicznika Typu 1.
• Jak często należy wymieniać warystor? Wymiana konieczna jest jedynie w przypadku uszkodzenia, sygnalizowanego przez czerwony wskaźnik. Średni okres eksploatacji warystora w normalnych warunkach wynosi 10-15 lat.
• Czy ogranicznik można stosować w instalacjach 3-fazowych? Tak – model 2+0 chroni dwa bieguny (L+N), co umożliwia stosowanie go w układach 1-fazowych. Do ochrony instalacji 3-fazowych należy zastosować trzy ograniczniki (po jednym na fazę) lub model wielobiegunowy.
