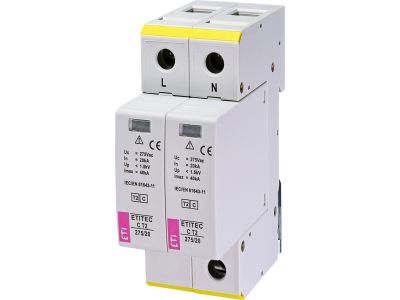

Ogranicznik przepięć, do instalacji mieszkaniowych, ETITEC C T2 275/20 2+0, typ T2 (C) | 002440397 Eti

Alternatywny kod produktu: ETITEC C T2 275/20 2+0

Opis i Kluczowe Cechy

Ogranicznik przepięć modułowy ETITEC C T2 (symbol 002440397) to wysokowydajne zabezpieczenie drugiego stopnia wykonane w technologii warystorowej. Przeznaczony do instalacji mieszkaniowych, zapewnia skuteczną ochronę przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi. Jego kompaktowa budowa (szerokość modułu 1M?) ułatwia montaż w podrozdzielnicach, a optyczny wskaźnik uszkodzenia pozwala na szybką kontrolę stanu pracy – czerwony kolor sygnalizuje konieczność wymiany wkładki.

• Napięcie trwałej pracy 275 V AC: optymalnie dopasowany do sieci 230/400 V z odpowiednim zapasem bezpieczeństwa, co zapewnia długotrwałą i niezawodną pracę bez ryzyka przegrzania warystora.
• Prąd wyładowczy 20 kA (na podstawie oznaczenia 275/20): skutecznie pochłania energię przepięć zarówno pochodzenia łączeniowego, jak i atmosferycznego, chroniąc wrażliwe urządzenia w instalacji mieszkaniowej.
• Optyczny wskaźnik uszkodzenia: czerwony sygnał w okienku kontrolnym informuje o awarii warystora – umożliwia szybką diagnozę bez konieczności demontażu.
• Modułowa konstrukcja z wymienną wkładką warystorową: w przypadku uszkodzenia wymieniasz samą wkładkę, nie ruszając podstawy zamontowanej na szynie TH35 – oszczędzasz czas i koszty serwisu.
• Zgodność z dyrektywą RoHS: produkt przyjazny środowisku, wolny od szkodliwych substancji.

Zgodność z Normami

Ogranicznik przepięć ETITEC C T2 spełnia wymagania normy EN 61643-11 (odpowiada stopniowi II według IEC 61643-11) oraz jest zgodny z normą PN-EN 61643-11:2013. Posiada certyfikację CE, gwarantującą bezpieczeństwo i jakość stosowania w europejskich instalacjach elektrycznych.

Zastosowanie

ETITEC C T2 został zaprojektowany jako drugi stopień ochrony odgromowej i przepięciowej. Sprawdza się w typowych instalacjach mieszkaniowych, gdzie wymagana jest kompaktowa i niezawodna ochrona przed przepięciami.

• Ochrona głównej rozdzielnicy w domach jednorodzinnych oraz mieszkaniach – montaż w podrozdzielnicach piętrowych lub lokalowych.
• Zabezpieczenie sieci 230/400 V przed przepięciami łączeniowymi wywołanymi załączaniem silników, transformatorów czy sprzętu AGD.
• Uzupełnienie ochrony w instalacjach z ogranicznikami Typu 1 (B+C) – zapewnia koordynację energetyczną i redukcję przepięć do bezpiecznego poziomu.
• Stosowany w małych obiektach usługowych, gdzie wymagana jest szybka sygnalizacja uszkodzenia i łatwa serwisowalność.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN). Przekrój przewodów doprowadzających należy dobrać zgodnie z wymaganiami normy PN-EN 61643-11 – zalecany minimalny przekrój 4 mm² (Cu) dla połączeń L-N oraz 6 mm² (Cu) dla PE. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta (nieprzekraczając 2,5 Nm). Po montażu sprawdź działanie optycznego wskaźnika – powinien być zielony (stan OK).

FAQ

• Czy ogranicznik ma sygnalizację uszkodzenia? Tak, w górnej części obudowy znajduje się okienko kontrolne, które w normalnej pracy jest zielone, a w przypadku awarii warystora zmienia kolor na czerwony.
• Czy można wymienić tylko wkładkę warystorową bez demontażu podstawy? Tak, konstrukcja modułowa przewiduje wymianę samego wkładu po odkręceniu śrub mocujących. Podstawa pozostaje na szynie TH35, co ułatwia serwis.
• Jakie normy spełnia ETITEC C T2? Urządzenie jest zgodne z normami EN 61643-11, IEC 61643-11 (stopień II) oraz polską wersją PN-EN 61643-11:2013. Posiada znak CE.
