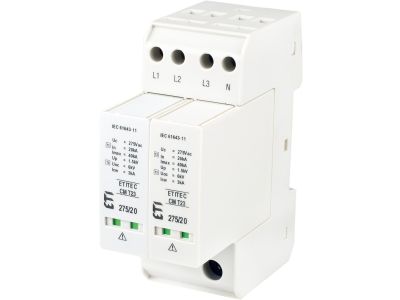

Ogranicznik przepięć, do instal. mieszkaniowych, TN-S, ETITEC CM T23 275/20 4+0 RC, typ T2+T3 (C+D) | 002440653 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC CM T23 275/20 o konfiguracji 4+0 RC to modułowe urządzenie do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Zaprojektowany do pracy w sieciach TN-S, chroni wrażliwe urządzenia elektroniczne poprzez tłumienie skoków napięcia. Wersja RC wyposażona jest w styki zdalnej sygnalizacji stanu pracy oraz optyczny wskaźnik uszkodzenia – zielony oznacza sprawność, czerwony sygnalizuje konieczność wymiany.

• Konfiguracja 4+0 RC: 4 warystory w biegunach L1-L4 + brak iskiernika w N-PE, z możliwością zdalnego monitorowania stanu pracy (wersja RC).
• Typ T2+T3 (C+D): Dwustopniowa ochrona – klasa T2 tłumi przepięcia pośrednie, klasa T3 chroni przed przepięciami resztkowymi, co zapewnia kompleksową ochronę instalacji.
• Optyczny wskaźnik pracy: Zielony – sprawny; czerwony – uszkodzony, ułatwia szybką identyfikację stanu ogranicznika bez konieczności demontażu.
• Styki zdalnej sygnalizacji (RC): Umożliwiają integrację z systemami monitoringu – sygnalizacja stanu pracy w czasie rzeczywistym.
• Napięcie znamionowe 275V: Przeznaczony do instalacji 230V/400V, zgodny z normami dla sieci TN-S.

Zgodność z Normami

Ogranicznik spełnia wymogi normy PN-EN 61643-11:2013-03 (ograniczniki przepięć w instalacjach niskiego napięcia) oraz posiada oznaczenie CE. Projektowany zgodnie z dyrektywami RoHS i LVD, co zapewnia bezpieczeństwo użytkowania i ochronę środowiska.

Zastosowanie

Ogranicznik przepięć ETITEC CM T23 275/20 4+0 RC przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej zasilanych w układzie TN-S.

• Podrozdzielnice mieszkaniowe – ochrona przed przepięciami atmosferycznymi i łączeniowymi.
• Instalacje fotowoltaiczne (strona AC) – zabezpieczenie falowników i innych urządzeń elektronicznych.
• Obiekty przemysłowe zasilane z sieci TN-S – ochrona wrażliwej aparatury.
• Systemy automatyki budynkowej – zabezpieczenie sterowników, czujników i innych komponentów elektronicznych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zainstalować w podrozdzielnicy, bezpośrednio przy głównym rozłączniku instalacji. Podłączenie należy wykonać w układzie TN-S, zachowując kolejność: L1-L4 do faz, N do neutralnego, PE do uziemienia. Po zamontowaniu sprawdzić poprawność sygnalizacji stanu pracy – zielony wskaźnik potwierdza gotowość do pracy. W przypadku aktywacji czerwonego wskaźnika należy wymienić wkład warystorowy.

FAQ

• Czy ogranicznik wymaga współpracy z wyłącznikiem różnicowoprądowym? Tak – zaleca się stosowanie ogranicznika w obwodzie chronionym przez wyłącznik różnicowoprądowy, aby zapewnić kompleksową ochronę przed uszkodzeniami.
• Jaka jest maksymalna zdolność wyładowcza ogranicznika? Dane nie zawierają informacji o maksymalnym prądzie wyładowczym. Sprawdź dokumentację techniczną produktu w celu uzyskania dokładnych parametrów.
• Czy ogranicznik można stosować w układzie sieci TT? Produkt przeznaczony jest do instalacji TN-S. W sieci TT wymagana jest konsultacja z projektantem instalacji ze względu na różnice w uziemieniu.
