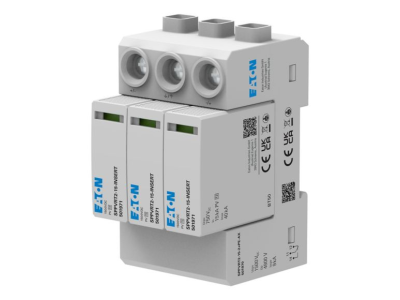

Ogranicznik przepięć do fotowoltaiki Typu 2 1500VDC + styk | EP-501970 Eaton

Alternatywny kod produktu: SPPVRT2-15-2+PE-AX

Opis i Kluczowe Cechy

Ogranicznik przepięć Typu 2 1500VDC z wyjściem stykowym to dedykowane rozwiązanie do ochrony instalacji fotowoltaicznych po stronie prądu stałego. Chroni cenne urządzenia przed przepięciami atmosferycznymi i łączeniowymi, zapewniając bezpieczeństwo pracy systemu PV. Wysokie napięcie znamionowe 1500V DC pozwala na zastosowanie w większości instalacji fotowoltaicznych.

• Typ 2 zgodny z IEC/EN 60364-5-71: Zapewnia skuteczną ochronę przeciwprzepięciową zgodnie z obowiązującymi normami instalacji fotowoltaicznych.
• Napięcie znamionowe 1500V DC: Kompatybilny z większością systemów fotowoltaicznych o wysokim napięciu pracy.

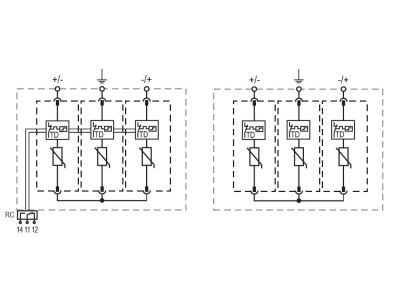

• Styk wyjściowy: Umożliwia monitorowanie stanu ogranicznika (uszkodzenie, zadziałanie) – sygnalizacja wizualna lub połączenie z systemem BMS.
• Wytrzymałość impulsowa: Wysoka odporność na udary prądowe zapewnia długotrwałą ochronę przeciwprzepięciową.
• Szybkie działanie: Minimalizuje czas reakcji na przepięcia, chroniąc inwertery i moduły PV przed uszkodzeniem.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC/EN 60364-5-71 dotyczącej ochrony przeciwprzepięciowej w instalacjach fotowoltaicznych. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające jego parametry techniczne.

Zastosowanie

Ogranicznik przepięć Typu 2 1500VDC z stykiem znajduje zastosowanie w systemach fotowoltaicznych do ochrony kluczowych elementów instalacji po stronie DC.

• Zabezpieczenie wejścia falownika fotowoltaicznego przed przepięciami.
• Ochrona stringów modułów PV przed indukowanymi przepięciami atmosferycznymi.
• Monitorowanie stanu ochrony za pomocą styku – integracja z systemami sygnalizacji awarii.
• Stosowanie w instalacjach naziemnych, dachowych oraz systemach off-grid.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montować w pobliżu chronionego odbiornika (falownika), w miejscu osłoniętym przed bezpośrednim działaniem czynników atmosferycznych. Połączenia wykonać przewodami o odpowiednim przekroju, z zachowaniem polaryzacji (plus do plusa, minus do minusa). Styk wyjściowy podłączyć do systemu monitoringu lub sygnalizacji zgodnie z dokumentacją techniczną. Regularnie sprawdzać stan ogranicznika – wymiana konieczna przy widocznych uszkodzeniach lub po zadziałaniu.

FAQ

• Czy ogranicznik wymaga uziemienia? Tak – zalecane jest podłączenie uziemienia zgodnie z obowiązującymi normami. Uziemienie zwiększa skuteczność ochrony przeciwprzepięciowej.
• Jaki jest maksymalny prąd impulsowy (Iimp)? Dokładna wartość prądu impulsowego nie została podana w danych produktu. Sprawdź dokumentację techniczną lub etykietę na urządzeniu.
• Czy ogranicznik może być stosowany w systemach 1000V DC? Tak – napięcie znamionowe 1500V DC obejmuje zakres 1000V DC. Zawsze dobieraj ogranicznik o napięciu znamionowym wyższym niż napięcie pracy systemu PV.
