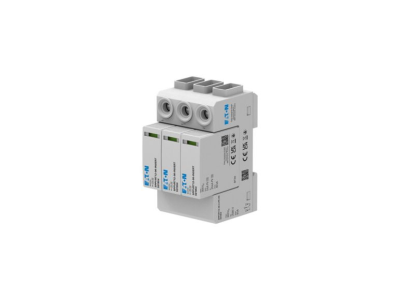

Ogranicznik przepięć do fotowoltaiki Typ 1+2 600VDC | EP-501952 Eaton

Alternatywny kod produktu: SPPVRT12-06-2+PE

Opis i Kluczowe Cechy

Ogranicznik przepięć Typ 1+2 600VDC to wyspecjalizowane urządzenie zabezpieczające instalacje fotowoltaiczne po stronie prądu stałego (DC) przed niebezpiecznymi przepięciami atmosferycznymi i łączeniowymi. Przeznaczony do montażu zgodnie z normą IEC/EN 60364-5-53, zapewnia kompleksową ochronę modułów PV, falowników oraz całej instalacji DC.

• Typ 1+2 w jednym: Łączy zalety ograniczników Typu 1 (ochrona przed udarami piorunowymi) i Typu 2 (ochrona przed przepięciami łączeniowymi) w jednym kompaktowym urządzeniu.
• Napięcie znamionowe 600VDC: Zapewnia kompatybilność z większością systemów fotowoltaicznych o napięciu do 600V.
• Wysoka odporność na udary: Zdolność do wytrzymywania udarów prądowych do 20kA – kluczowe w strefach narażonych na wyładowania atmosferyczne.
• Modułowa konstrukcja: Ułatwiony montaż i wymiana; sygnalizacja uszkodzenia poprzez wskaźnik LED.
• Zgodność z normami fotowoltaicznymi: Spełnia wymagania normy IEC/EN 61643-11 (SPD do systemów fotowoltaicznych) oraz IEC/EN 60364-5-53.

Zgodność z Normami

Ogranicznik Typ 1+2 600VDC został zaprojektowany zgodnie z międzynarodowymi normami bezpieczeństwa dla ochrony przeciwprzepięciowej w instalacjach fotowoltaicznych. Spełnia wymagania normy IEC/EN 61643-11 oraz IEC/EN 60364-5-53 dla ochrony instalacji DC. Posiada deklarację zgodności CE i jest dopuszczony do stosowania w systemach fotowoltaicznych.

Zastosowanie

Ogranicznik Typ 1+2 600VDC to kluczowy element ochrony w instalacjach fotowoltaicznych, zarówno nowobudowanych, jak i modernizowanych. Zapewnia ochronę wszystkich krytycznych punktów instalacji DC.

• Ochrona falowników fotowoltaicznych po stronie DC przed uszkodzeniem spowodowanym udarami atmosferycznymi lub przepięciami łączeniowymi.
• Zabezpieczenie stringów modułów PV przed niekontrolowanymi wzrostami napięcia.
• Ochrona przewodów DC i rozdzielni prądu stałego w budynkach mieszkalnych i przemysłowych.
• Zapewnienie ciągłości pracy instalacji PV poprzez minimalizowanie ryzyka awarii spowodowanych przepięciami.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie DC i zewrzeć obwód PV. Urządzenie montować bezpośrednio przy falowniku lub w rozdzielni DC, jak najbliżej chronionego obiektu. Należy zachować odpowiednie odstępy izolacyjne (min. 10 cm) między przewodami DC a uziemieniem. Po montażu przeprowadzić test działania zgodnie z dokumentacją techniczną. Regularna konserwacja obejmuje wizualną kontrolę stanu wskaźnika LED i czystości powierzchni.

FAQ

• Czy ogranicznik Typ 1+2 jest kompatybilny z każdym falownikiem? Urządzenie jest kompatybilne z większością falowników PV o napięciu wejściowym do 600VDC. Zawsze sprawdź specyfikację techniczną falownika i zalecenia producenta.
• Jakie jest zalecane miejsce montażu? Optymalne jest montowanie ogranicznika bezpośrednio przy falowniku lub w rozdzielni DC, jak najbliżej chronionego modułu PV – minimalizuje to długość niechronionych przewodów.
• Czy ogranicznik wymaga uziemienia? Tak, urządzenie musi być podłączone do systemu uziemienia zgodnie z lokalnymi przepisami i normami. Brak uziemienia unieważnia gwarancję i obniża skuteczność ochrony.
