Ogranicznik przepięć do fotowoltaiki Typ 1+2 1000VDC | EP-501955 Eaton

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1863115
EAN
9010653062974
Kod Producenta
EP-501955

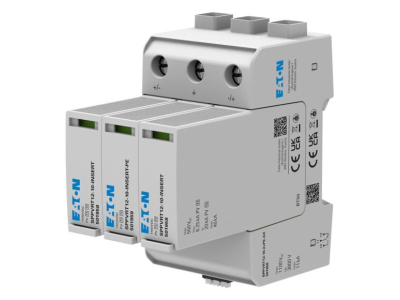

Ogranicznik przepięć do fotowoltaiki Typ 1+2 1000VDC

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: SPPVRT12-10-2+PE

Opis i Kluczowe Cechy

Ogranicznik przepięć Typ 1+2 1000VDC przeznaczony jest do ochrony instalacji fotowoltaicznych po stronie prądu stałego (DC). Zapewnia kompleksową ochronę przeciwprzepięciową zgodnie z normą IEC/EN 60364-5-56, minimalizując ryzyko uszkodzenia modułów PV, falowników i innych wrażliwych komponentów systemu fotowoltaicznego.

  • Typ 1+2 w jednym urządzeniu: Łączy w sobie funkcjonalność ogranicznika Typu 1 (ochrona przed bezpośrednimi wyładowaniami piorunowymi) i Typu 2 (ochrona przed przepięciami łączeniowymi), eliminując konieczność stosowania dwóch osobnych urządzeń.
  • Napięcie znamionowe 1000VDC: Kompatybilny z większością instalacji fotowoltaicznych o napięciu do 1000V, zapewniając uniwersalność zastosowania.
  • Szeroki zakres ochrony: Zapewnia ochronę dla obwodów prądu stałego w instalacjach fotowoltaicznych, w tym dla falowników i stringów modułów PV.
  • Wysoka trwałość i niezawodność: Odporny na ekstremalne warunki atmosferyczne i długotrwałe obciążenia, co gwarantuje długą żywotność w instalacjach zewnętrznych.
  • Łatwy montaż i podłączenie: Standardowe zaciski śrubowe ułatwiają instalację, a kompaktowa konstrukcja pozwala na montaż w skrzynkach rozdzielczych lub obudowach falowników.

Zgodność z Normami

Ogranicznik przepięć Typ 1+2 1000VDC spełnia wymogi normy IEC/EN 60364-5-56 oraz innych odpowiednich dyrektyw unijnych dotyczących ochrony przeciwprzepięciowej w instalacjach fotowoltaicznych. Został zaprojektowany zgodnie z najwyższymi standardami bezpieczeństwa dla systemów PV.

Zastosowanie

Ograniczniki przepięć Typu 1+2 1000VDC znajdują zastosowanie w instalacjach fotowoltaicznych zarówno na etapie projektowania, jak i modernizacji systemów PV.

  • Ochrona instalacji fotowoltaicznych po stronie prądu stałego (DC) w budownictwie mieszkaniowym, komercyjnym i przemysłowym.
  • Stosowanie w systemach montowanych na dachach, na gruncie oraz w instalacjach zintegrowanych z budynkami.
  • Zabezpieczenie falowników i innych wrażliwych komponentów przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.
  • Wykorzystanie w nowoczesnych instalacjach PV z dużymi stringami modułów, gdzie wymagana jest wysoka niezawodność ochrony.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i schematami producenta. Urządzenie montować w możliwie najbliższym miejscu wejścia przewodów DC do falownika lub skrzynki rozdzielczej. Po stronie DC podłączyć bezpośrednio przed falownikiem, a po stronie uziemienia – do szyny wyrównawczej potencjału. Podczas montażu należy zachować odpowiednie odstępy izolacyjne i zapewnić właściwe uziemienie. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji.

FAQ

  • Czy ogranicznik Typ 1+2 1000VDC może być stosowany w instalacjach AC? Nie – ten model jest przeznaczony wyłącznie do ochrony instalacji fotowoltaicznych po stronie prądu stałego (DC). Do ochrony instalacji AC należy stosować ograniczniki Typu 2 lub 3.
  • Jakie są zalecane odstępy montażowe? Odstępy izolacyjne powinny być zgodne z normą IEC/EN 60364-5-56 oraz zaleceniami producenta. Zapewniają one odpowiednią separację i bezpieczeństwo.
  • Czy ogranicznik chroni falownik przed przepięciami? Tak – ogranicznik montowany po stronie DC chroni zarówno same moduły PV, jak i falownik, który jest wrażliwy na nagłe skoki napięcia.

  • Producent Eaton

Podmiot odpowiedzialny

Pokaż/Ukryj

Adres:
Eaton Electric Spółka z o.o.
Galaktyczna 30
80-299 Gdańsk
Polska

Dane kontaktowe:
pl-gdansk@eaton.com
+48 58 554 79 00

Do pobrania

Karty katalogowe

Wszystkie obrazy
