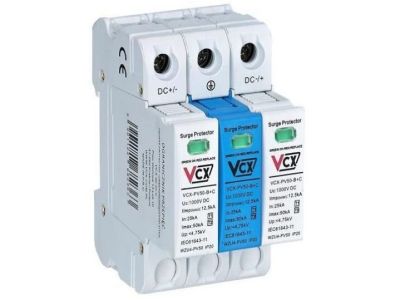

Ogranicznik przepięć do fotowoltaiki PV50 klasy B+C 3p 12,5kA (T1T2-DC) 1000V z iskiernikiem | 491-53 Viplast

Opis i Kluczowe Cechy

Ogranicznik przepięć PV50 klasy B+C (T1+T2) marki Viplast to zaawansowane urządzenie ochronne zaprojektowane specjalnie dla systemów fotowoltaicznych prądu stałego (DC). Urządzenie charakteryzuje się trójpolową konstrukcją (3P) i jest przystosowane do pracy przy napięciu znamionowym do 1000V DC. Kluczowym elementem konstrukcyjnym jest zastosowanie technologii iskiernikowej, która w połączeniu z warystorem zapewnia najwyższy poziom bezpieczeństwa i niezawodności. Prąd impulsowy Iimp o wartości 12,5 kA na biegun gwarantuje skuteczne odprowadzanie energii wyładowań atmosferycznych, chroniąc kosztowne falowniki oraz moduły PV przed nieodwracalnymi uszkodzeniami.

• Hybrydowa ochrona: Połączenie klasy B i C pozwala na jednoczesną ochronę przed bezpośrednim uderzeniem pioruna oraz przepięciami łączeniowymi.
• Wysoka zdolność odprowadzania: Prąd udarowy 12,5 kA (10/350 µs) zapewnia odporność na ekstremalne zjawiska pogodowe.
• Napięcie pracy 1000V DC: Idealnie dopasowane do nowoczesnych stringów fotowoltaicznych o wysokim napięciu.
• Technologia iskiernikowa: Eliminuje prąd upływu i zwiększa żywotność urządzenia w porównaniu do rozwiązań czysto warystorowych.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna pozwala na szybką weryfikację sprawności wkładki ochronnej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej stosowanej w systemach fotowoltaicznych. Spełnia wymagania normy PN-EN 61643-31, co potwierdza jego przydatność do ochrony instalacji niskiego napięcia po stronie DC. Posiada certyfikację CE, co gwarantuje zgodność z europejskimi dyrektywami bezpieczeństwa. Dzięki zastosowaniu materiałów samogasnących o wysokiej klasie odporności termicznej, ogranicznik minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii systemu.

Zastosowanie

Ogranicznik Viplast PV50 znajduje zastosowanie w profesjonalnych instalacjach fotowoltaicznych, zarówno mikroinstalacjach domowych, jak i większych farmach słonecznych. Jest niezbędnym elementem rozdzielnic DC (R-PV), montowanym przed falownikiem (inwerterem). Jego głównym zadaniem jest wyrównanie potencjałów w instalacji i odprowadzenie ładunku do ziemi w momencie wystąpienia przepięcia, co zapobiega przebiciu izolacji wewnątrz urządzeń elektronicznych. Dzięki wysokim parametrom prądowym, model ten jest szczególnie polecany w budynkach wyposażonych w zewnętrzną instalację odgromową (LPS).

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN TH-35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów udarowych (zazwyczaj minimum 6-16 mm² dla przewodów uziemiających).
• Długość przewodów: Zgodnie z zasadą kaskadowości, przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze i pozbawione pętli (poniżej 0,5 m), aby zminimalizować indukcję napięcia.
• Polaryzacja: Należy ściśle przestrzegać oznaczeń + / - oraz PE na obudowie urządzenia.

FAQ

1. Czy wkładki w ograniczniku PV50 są wymienne?
Tak, konstrukcja modułowa pozwala na szybką wymianę zużytej wkładki bez konieczności demontażu całej podstawy z szyny DIN.

2. Co oznacza klasa B+C w kontekście fotowoltaiki?
Oznacza to, że ogranicznik pełni funkcję Typu 1 (ochrona przed prądem piorunowym) oraz Typu 2 (ochrona przed przepięciami indukowanymi i łączeniowymi), stanowiąc kompleksowe zabezpieczenie pierwszego stopnia.

3. Czy iskiernik jest lepszy od samego warystora?
Iskiernik zapewnia przerwę izolacyjną, co zapobiega degradacji warystora przez prądy upływu, co jest kluczowe w instalacjach DC, gdzie napięcie występuje stale w ciągu dnia.
