Ogranicznik przepięć do fotowoltaiki klasy B+C 3P 12,5 kA (T1T2-DC) 1200V | 491-31 Viplast

Opis i Kluczowe Cechy

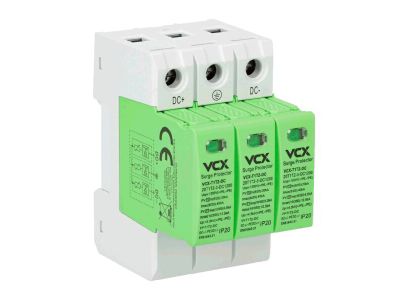

Ogranicznik przepięć Viplast o numerze katalogowym 491-31 to zaawansowane urządzenie ochronne typu T1+T2 (klasa B+C), zaprojektowane specjalnie do zabezpieczania systemów fotowoltaicznych przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Urządzenie pracuje w układzie 3P, co zapewnia kompleksową ochronę biegunów dodatniego, ujemnego oraz uziemienia w instalacjach prądu stałego (DC). Dzięki napięciu znamionowemu wynoszącemu 1200V DC, ogranicznik idealnie wpisuje się w wymagania nowoczesnych, wysokowydajnych systemów PV.

• Wysoka zdolność odprowadzania: Prąd impulsowy Iimp o wartości 12,5 kA na pole gwarantuje skuteczną ochronę nawet w przypadku bezpośrednich wyładowań w instalację odgromową.
• Hybrydowa konstrukcja: Połączenie klasy B i C pozwala na redukcję napięcia do poziomu bezpiecznego dla falowników i innych czułych komponentów elektronicznych.
• Wymienne wkłady: Konstrukcja modułowa umożliwia szybką wymianę zużytego elementu bez konieczności demontażu całej podstawy z szyny DIN.
• Wskaźnik stanu: Optyczna sygnalizacja na froncie obudowy pozwala na błyskawiczną weryfikację sprawności urządzenia (kolor zielony – sprawny, kolor czerwony – wymaga wymiany).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej przeznaczonej do systemów fotowoltaicznych. Spełnia wymagania normy EN 50539-11, która definiuje parametry i metody badań dla ograniczników przepięć stosowanych w instalacjach PV. Dzięki temu instalatorzy mają pewność, że urządzenie zachowa deklarowane parametry ochronne w całym cyklu życia instalacji, a system przejdzie pomyślnie odbiory techniczne i audyty bezpieczeństwa.

Zastosowanie

Ogranicznik Viplast 491-31 znajduje zastosowanie wszędzie tam, gdzie wymagany jest najwyższy stopień ochrony przeciwprzepięciowej w sektorze odnawialnych źródeł energii. Jest dedykowany do:

• Wielkopowierzchniowych farm fotowoltaicznych o napięciu roboczym do 1200V DC.
• Instalacji prosumenckich montowanych na dachach budynków wyposażonych w instalację odgromową.
• Zabezpieczania wejść DC w falownikach (inwerterach) sieciowych i hybrydowych.
• Rozdzielnic prądu stałego (RDC) pełniących funkcję punktów przyłączeniowych dla stringów paneli.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy montować na standardowej szynie TH-35 (DIN). Zaleca się, aby przewody łączące ogranicznik z szyną wyrównawczą były jak najkrótsze i prowadzone bez zbędnych pętli, co minimalizuje impedancję połączenia. Moment dokręcania zacisków śrubowych powinien być zgodny z zaleceniami producenta, aby zapewnić trwały styk elektryczny i odporność na drgania. Należy pamiętać o zachowaniu odpowiednich przekrojów przewodów uziemiających, zazwyczaj nie mniejszych niż 16 mm² dla klasy T1, aby umożliwić swobodny przepływ prądu udarowego do ziemi.

FAQ

• Czy ogranicznik wymaga dodatkowego dobezpieczenia? Ograniczniki PV są projektowane tak, aby wytrzymać prądy zwarciowe generowane przez panele, jednak zawsze należy zweryfikować parametry zwarciowe instalacji z dokumentacją techniczną urządzenia.
• Jak często należy sprawdzać stan wkładów? Zaleca się kontrolę wzrokową wskaźników po każdej burzy oraz podczas okresowych przeglądów instalacji (minimum raz w roku).
• Czy można stosować ten model w instalacjach AC? Nie, model 491-31 jest przeznaczony wyłącznie do obwodów prądu stałego (DC) o napięciu do 1200V.
