Ogranicznik przepięć do A9…A110, 24-50V AC/DC, RV5/50 | 1SBN050010R1000 ABB

Alternatywny kod produktu: 1SBN050010R1000

Opis i Kluczowe Cechy

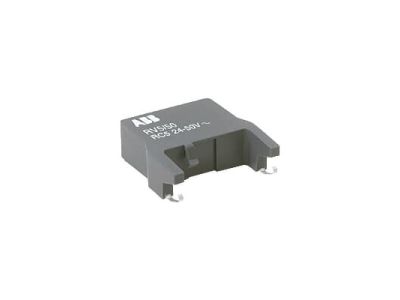

Ogranicznik przepięć RV5/50 (symbol 1SBN050010R1000) to warystorowe rozwiązanie do ochrony obwodów sterujących styczników serii A9…A110. Przeznaczony do pracy z napięciem znamionowym 24–50V AC/DC, skutecznie tłumi przepięcia powstające podczas załączania i wyłączania cewek indukcyjnych. Montowany bezpośrednio na podstawie stycznika nie wymaga dodatkowej przestrzeni w szafie sterowniczej.

• Warystorowy system tłumienia: Neutralizuje szczytowe wartości przepięć do kilku kilowoltów, chroniąc wrażliwe elementy elektroniczne i izolację w obwodzie sterowania.
• Zakres napięć 24–50V AC/DC: Kompatybilny z konwencjonalnymi stycznikami zasilanymi prądem przemiennym 50/60Hz lub stałym, co zapewnia uniwersalność zastosowania.
• Absorpcja energii do 5J: Wysoka efektywność w pochłanianiu energii przepięć, minimalizująca ryzyko uszkodzeń cewki i podłączonych urządzeń sterujących.
• System niespolaryzowany: Możliwość montażu w dowolnej orientacji na podstawie stycznika, co ułatwia adaptację w różnych konfiguracjach szafy sterowniczej.
• Prosta instalacja bez zmian wymiarowych: Zatrzaskiwany w górnej lub bocznej części podstawy stycznika, zachowując kompaktowe wymiary układu.

Zgodność z Normami

Ogranicznik spełnia wymagania dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej (EMC) i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi ochrony przed przepięciami w obwodach sterujących styczników niskiego napięcia.

Zastosowanie

Ogranicznik przepięć RV5/50 znajduje zastosowanie w układach sterowania stycznikami i przekaźnikami, gdzie indukcyjne obciążenia cewek generują niebezpieczne przepięcia.

• Ochrona obwodów sterujących styczników serii A9…A110 w szafach rozdzielczych i sterowniczych.
• Zapobieganie zakłóceniom w urządzeniach elektronicznych wrażliwych na szczyty napięciowe.
• Zmniejszenie ryzyka uszkodzenia izolacji i awarii komponentów w układach automatyki przemysłowej.
• Stabilizacja pracy cewek styczników zasilanych napięciem 24–50V AC/DC.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Ogranicznik zatrzaskuje się bezpośrednio na podstawie stycznika A9…A110 w pozycji pionowej lub bocznej, w zależności od dostępnej przestrzeni. Przed montażem upewnić się, że napięcie w obwodzie jest odłączone. Po instalacji należy sprawdzić poprawność zwarcia zacisków warystora z punktami styku cewek. Nie przekraczać maksymalnego napięcia roboczego 50V AC/DC. Regularnie kontrolować stan mechaniczny i połączenia elektryczne.

FAQ

• Czy ogranicznik RV5/50 współpracuje ze stycznikami innych serii? Przeznaczony jest do styczników serii A9…A110. Dla innych modeli zaleca się dobór odpowiedniego adaptera lub ogranicznika zgodnego z daną konstrukcją podstawy.
• Jakie jest maksymalne napięcie robocze warystora? Maksymalne napięcie robocze wynosi 50V AC/DC. Przekroczenie tego poziomu może prowadzić do trwałego uszkodzenia warystora i utraty funkcji ochronnych.
• Czy ogranicznik eliminuje wszystkie rodzaje zakłóceń? Ogranicznik tłumi głównie przepięcia powstające przy odłączaniu cewek indukcyjnych. W przypadku zakłóceń o wysokiej częstotliwości zaleca się dodatkowe filtry RC lub diody gaszące.
