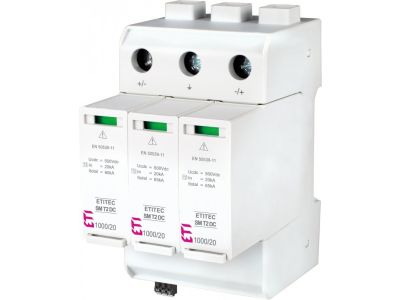

Ogranicznik przepięć DC, kombinowany warystor+iskiernik, ETITEC SM T2 DC 1000/20 Y RC, typ T2 (B+C) | 002440729 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć DC ETITEC SM T2 DC 1000/20 Y to modułowe urządzenie do ochrony obwodów prądu stałego do 1000V DC przed przepięciami atmosferycznymi i łączeniowymi. Wyposażony w kombinację warystora i iskiernika, zapewnia skuteczną ochronę zgodnie z normą EN 61643-11 (Typ 2). Montaż na szynie TH35 umożliwia szybkie i bezproblemowe wdrożenie w instalacjach przemysłowych, fotowoltaicznych i ładowarek pojazdów elektrycznych.

• Typ 2 (B+C) – kombinacja warystor+iskiernik: Wysoka niezawodność i szybka reakcja na przepięcia, chroniąca cenne urządzenia przed uszkodzeniami.
• Optyczny wskaźnik uszkodzenia: Zielony kolor sygnalizuje sprawność, brak zielonego – konieczność wymiany wkładki warystorowej.
• Styki zdalnej sygnalizacji uszkodzenia (wersja RC): Umożliwiają integrację z systemami monitoringu, zwiększając bezpieczeństwo i komfort eksploatacji.
• Obsługa dużych prądów wyładowczych: Skuteczna ochrona przed przepięciami atmosferycznymi i łączeniowymi, nawet w wymagających środowiskach.
• Modułowa budowa z wymianą wkładki: Szybka wymiana elementu bez demontażu podstawy, minimalizująca przestoje w instalacji.

Zgodność z Normami

Ogranicznik spełnia wymogi normy EN 61643-11:2013 (Typ 2) oraz dyrektywy RoHS, co potwierdza zgodność z europejskimi standardami bezpieczeństwa i ochrony środowiska. Produkt posiada oznakowanie CE.

Zastosowanie

ETITEC SM T2 DC 1000/20 Y przeznaczony jest do ochrony wrażliwych obwodów prądu stałego w instalacjach wymagających wysokiej niezawodności.

• Instalacje fotowoltaiczne (PV) – zabezpieczenie paneli i inwerterów przed przepięciami atmosferycznymi i łączeniowymi.
• Stacje ładowania pojazdów elektrycznych (EV) – ochrona infrastruktury ładowania i pojazdów przed uszkodzeniami spowodowanymi przepięciami.
• Obwody DC w zakładach przemysłowych – zabezpieczenie cennych urządzeń sterowania i automatyki.
• Systemy zasilania awaryjnego UPS – ochrona baterii i konwerterów przed skutkami przepięć.
• Zewnętrzne instalacje DC – ochrona przed burzami i zakłóceniami elektromagnetycznymi.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie TH35, zachowując odpowiednie odstępy od innych aparatów. Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzewania się elementów. Po montażu należy sprawdzić działanie wskaźnika uszkodzenia i przeprowadzić testy zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy ogranicznik ETITEC SM T2 DC 1000/20 Y nadaje się do instalacji 1000V DC? Tak, urządzenie przeznaczone jest do ochrony obwodów prądu stałego o napięciu znamionowym do 1000V DC.
• Jak działa optyczny wskaźnik uszkodzenia? Zielona dioda sygnalizuje sprawność ogranicznika. Brak zielonego koloru wskazuje na konieczność wymiany wkładki warystorowej, co powinno być wykonane niezwłocznie.
• Czy istnieje wersja z dodatkową sygnalizacją uszkodzenia? Tak, dostępna jest wersja RC z dodatkowymi stykami zdalnej sygnalizacji, umożliwiającymi integrację z systemami monitoringu.
