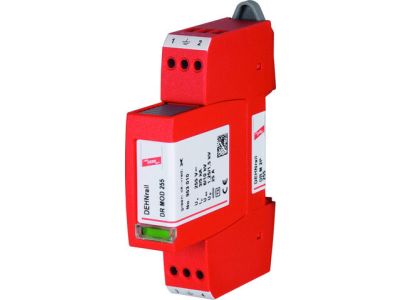

Ogranicznik przepięć D Typ 3 2P 5kA 1,5kV 230V AC DEHNrail M 2P 255 | 953200 Dehn

Opis i Kluczowe Cechy

Ogranicznik przepięć DEHNrail M 2P 255 (SKU: 953200) to zaawansowane urządzenie ochronne typu 3, zaprojektowane przez renomowanego producenta DEHN. Jest to dwubiegunowy ogranicznik przeznaczony do ochrony jednofazowych systemów zasilania 230V AC przed skutkami przepięć łączeniowych oraz pozostałościami energii po wyładowaniach atmosferycznych. Urządzenie charakteryzuje się znamionowym prądem wyładowczym (In) na poziomie 5 kA, co pozwala na bezpieczne odprowadzenie energii przepięciowej do ziemi, chroniąc czułą elektronikę.

• Napięciowy poziom ochrony (Up): Wynosi on maksymalnie 1,5 kV, co gwarantuje bezpieczeństwo nawet najbardziej wrażliwych urządzeń końcowych.
• Konstrukcja modułowa: Szerokość wynosząca zaledwie 1 moduł (18mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Technologia Red/Line: Zastosowanie sprawdzonych rozwiązań DEHN zapewnia wysoką niezawodność i trwałość komponentów.
• Wskaźnik stanu: Wizualna sygnalizacja informuje o sprawności urządzenia, co ułatwia okresowe przeglądy instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi. Spełnia wymagania normy PN-EN 61643-11, która definiuje parametry dla ograniczników przepięć niskiego napięcia. Dzięki klasyfikacji Typ 3 (klasa D), ogranicznik ten stanowi niezbędny element wielostopniowej koncepcji ochrony odgromowej i przepięciowej, współpracując z ogranicznikami Typu 1 i Typu 2.

Zastosowanie

Ogranicznik DEHNrail M 2P 255 znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna ochrona urządzeń końcowych. Jest idealnym rozwiązaniem dla systemów automatyki przemysłowej, sterowników PLC, systemów alarmowych oraz zaawansowanego sprzętu IT. Montowany bezpośrednio przed chronionym odbiornikiem, skutecznie pochłania energię resztkową, której nie zdołały wyeliminować wcześniejsze stopnie ochrony (Typ 1 i 2). Jest to kluczowy element w budynkach biurowych, centrach danych oraz nowoczesnych instalacjach domowych typu Smart Home.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Ogranicznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Aby zapewnić optymalną ochronę, należy zwrócić uwagę na następujące aspekty:

• Lokalizacja: Urządzenie należy instalować jak najbliżej chronionego odbiornika (maksymalna odległość przewodu to 10 metrów).
• Przekrój przewodów: Zaleca się stosowanie przewodów o odpowiednim przekroju, aby zminimalizować impedancję połączenia.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, zgodnie z dokumentacją techniczną, aby zapewnić trwały styk elektryczny.
• Szeregowanie: W przypadku ochrony bardzo czułych urządzeń, warto rozważyć montaż w bezpośrednim sąsiedztwie gniazd zasilających lub wewnątrz obudowy urządzenia.

FAQ

• Czy ten ogranicznik zastępuje odgromnik Typu 1? Nie, DEHNrail M 2P 255 jest ogranicznikiem Typu 3. Służy do ochrony końcowej i musi współpracować z ogranicznikami Typu 1 i 2 zainstalowanymi wcześniej w instalacji.
• Co oznacza parametr 5kA? Jest to znamionowy prąd wyładowczy, czyli wartość prądu impulsowego, który ogranicznik może wielokrotnie odprowadzić bez ulegnięcia uszkodzeniu.
• Czy urządzenie wymaga konserwacji? Ogranicznik jest bezobsługowy, jednak zaleca się regularną kontrolę wzrokową wskaźnika stanu (okienko inspekcyjne) po każdej burzy lub awarii w sieci.
