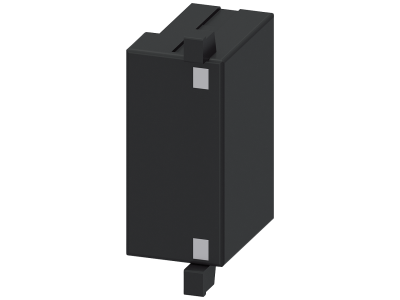

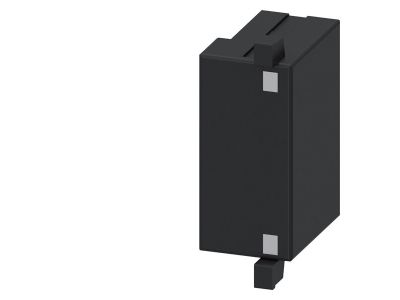

Bezpiecznik przepięciowy, ogniwo RC, AC48-127V, DC70-150V do styczników silnikowych | 3RT2926-1CC00 Siemens

Alternatywny kod produktu: 3RT29261CC00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy ogniwo RC o symbolu 3RT2926-1CC00 został zaprojektowany do ochrony styczników silnikowych przed przepięciami przejściowymi powstającymi podczas łączenia obciążeń indukcyjnych. Ogranicza czas trwania i wartość prądu następczego, co zwiększa żywotność aparatury. Przeznaczony do pracy w obwodach prądu przemiennego AC 48–127 V oraz prądu stałego DC 70–150 V.

• Zakres napięcia AC 48–127 V: Umożliwia stosowanie w typowych obwodach sterowania niskiego napięcia, zapewniając skuteczną ochronę cewek styczników.
• Zakres napięcia DC 70–150 V: Dopuszcza pracę w obwodach prądu stałego spotykanych w automatyce przemysłowej i instalacjach fotowoltaicznych.
• Ograniczenie przepięć łączeniowych: Redukuje ryzyko uszkodzenia styków i izolacji stycznika przy wyłączaniu obwodów silnikowych.
• Dedykowany do styczników silnikowych: Kompatybilny konstrukcyjnie z serią 3RT, co ułatwia integrację w szafach sterowniczych.
• Bezobsługowa konstrukcja: Elementy RC nie wymagają okresowej regulacji ani wymiany w normalnych warunkach eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury sterowniczej. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Ogniwo RC znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona styczników przed przepięciami generowanymi przy załączaniu i wyłączaniu obciążeń indukcyjnych.

• Ochrona styczników silnikowych w układach rozruchu i sterowania silnikami elektrycznymi.
• Instalacje automatyki budynkowej – ochrona styczników w sterownikach oświetlenia, wentylacji i klimatyzacji.
• Maszyny przemysłowe – zabezpieczenie cewek styczników w obwodach PLC i układach sterowania procesami.
• Szafy sterownicze w energetyce i infrastrukturze – redukcja przepięć w obwodach pomocniczych rozdzielnic.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Element montowany jest typowo na szynie TH35 (DIN) lub bezpośrednio do stycznika (zgodnie z dokumentacją producenta). Momenty dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z instrukcją dołączoną do produktu, uwzględniając prąd znamionowy chronionego obwodu. Po montażu sprawdzić poprawność połączeń oraz brak zwarć.

FAQ

• Jakie napięcie pracy ma ten model? Urządzenie jest przystosowane do pracy w obwodach prądu przemiennego o napięciu 48–127 V oraz prądu stałego 70–150 V.
• Do jakich styczników jest dedykowany? Ogniwo RC 3RT2926-1CC00 przeznaczone jest do styczników silnikowych serii 3RT (np. 3RT2). Zapewnia ochronę cewek przed przepięciami łączeniowymi.
• Czy ogniwo RC chroni również przed przepięciami atmosferycznymi? Nie. Ogniwo RC ogranicza wyłącznie przepięcia łączeniowe powstające przy załączaniu/wyłączaniu obwodów indukcyjnych. Do ochrony przed wyładowaniami atmosferycznymi należy stosować ograniczniki przepięć klasy I lub II.
