Ogranicznik przepięć C Typ 2 4P 20kA 1,5kV 230V AC DEHNguard M TNS 275 | 952400 Dehn

Opis i Kluczowe Cechy

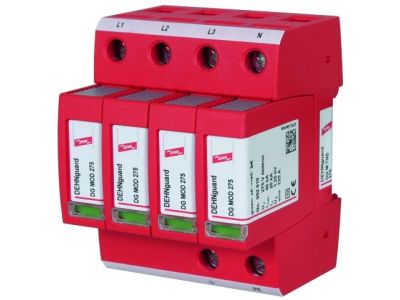

Ogranicznik przepięć DEHNguard M TNS 275 (SKU: 952400) to zaawansowane urządzenie ochronne typu 2 (klasa C), zaprojektowane przez renomowanego producenta DEHN. Jest to czterobiegunowy ogranicznik modułowy, dedykowany do pracy w sieciach niskiego napięcia w układzie TNS. Urządzenie charakteryzuje się znamionowym prądem wyładowczym (8/20 µs) na poziomie 20 kA, co pozwala na skuteczne odprowadzanie energii przepięć indukowanych oraz łączeniowych. Napięciowy poziom ochrony wynosi 1,5 kV, co gwarantuje bezpieczeństwo czułych odbiorników energii elektrycznej zasilanych napięciem 230V AC.

• Konstrukcja modułowa: System składa się z podstawy oraz wymiennych modułów ochronnych, co znacząco skraca czas serwisowania bez konieczności demontażu okablowania.
• Technologia warystorowa: Zastosowanie wysokowydajnych warystorów tlenku cynku zapewnia krótki czas reakcji i wysoką zdolność pochłaniania energii.
• Wskaźnik stanu: Każdy moduł posiada optyczną sygnalizację uszkodzenia (zielony/czerwony), umożliwiającą natychmiastową weryfikację sprawności aparatu.
• Szerokość montażowa: Urządzenie zajmuje 4 moduły w rozdzielnicy, co optymalizuje miejsce na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Ogranicznik spełnia wymagania normy PN-EN 61643-11 (Niskonapięciowe urządzenia ograniczające przepięcia), co klasyfikuje go jako bezpieczny element ochrony przeciwprzepięciowej typu 2. Dzięki certyfikacji DEHN, instalatorzy mają pewność, że komponent ten jest w pełni kompatybilny z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Ogranicznik DEHNguard M TNS 275 znajduje zastosowanie przede wszystkim w tablicach piętrowych oraz rozdzielnicach podrzędnych w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jego głównym zadaniem jest ochrona instalacji przed przepięciami powstałymi wskutek odległych wyładowań atmosferycznych oraz operacji łączeniowych w sieci energetycznej. Stanowi on kluczowy element wielostopniowej koncepcji ochrony odgromowej, współpracując z ogranicznikami typu 1 (instalowanymi w rozdzielnicach głównych) oraz ogranicznikami typu 3 (chroniącymi bezpośrednio urządzenia końcowe).

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem skutecznego działania ochrony przeciwprzepięciowej. Należy przestrzegać następujących wytycznych:

• Montaż na szynie: Urządzenie należy zatrzasnąć na standardowej szynie montażowej DIN TH35 (35 mm).
• Długość przewodów: Aby zminimalizować spadek napięcia na indukcyjności przewodów, łączna długość przewodów przyłączeniowych (L+N+PE) nie powinna przekraczać 0,5 metra.
• Moment dokręcania: Zaciski śrubowe wymagają dokręcenia z odpowiednim momentem (zgodnie z dokumentacją techniczną producenta), aby zapewnić trwały styk elektryczny i odporność na wstrząsy.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów zwarciowych instalacji, zazwyczaj od 6 mm² do 25 mm² dla przewodów sztywnych.

FAQ

1. Czy moduły ochronne można wymieniać pod napięciem?
Tak, konstrukcja DEHNguard pozwala na wymianę modułów bez konieczności odłączania zasilania od rozdzielnicy, dzięki systemowi ryglowania modułów.

2. Co oznacza czerwony kolor na wskaźniku?
Czerwony kolor oznacza, że moduł warystorowy uległ uszkodzeniu w wyniku przeciążenia i przestał pełnić funkcję ochronną. Należy go niezwłocznie wymienić na nowy.

3. Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna?
Ograniczniki typu 2 są przeznaczone do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego uderzenia pioruna w budynek, konieczne jest zastosowanie ogranicznika typu 1 (odgromnika) w rozdzielnicy głównej.
