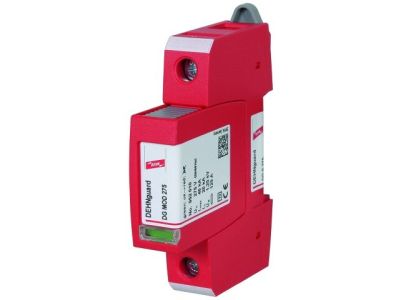

Ogranicznik przepięć C Typ 2 1P 20kA 1,5kV 230V AC DEHNguard S 275 | 952070 Dehn

Opis i Kluczowe Cechy

Ogranicznik przepięć DEHNguard S 275 (SKU: 952070) to profesjonalne urządzenie ochronne typu 2 (klasa C), zaprojektowane przez renomowanego producenta DEHN. Jest to jednobiegunowy ogranicznik (1P) dedykowany do pracy w sieciach prądu przemiennego o napięciu znamionowym 230V AC. Urządzenie charakteryzuje się znamionowym prądem wyładowczym (8/20 µs) na poziomie 20 kA, co zapewnia wysoką zdolność odprowadzania energii przepięciowej powstałej w wyniku pośrednich wyładowań atmosferycznych lub operacji łączeniowych w sieci.

Kluczową cechą modelu DEHNguard S jest napięciowy poziom ochrony wynoszący ≤ 1,5 kV, co gwarantuje bezpieczeństwo czułych urządzeń elektronicznych. Konstrukcja modułowa pozwala na łatwą wymianę wkładki ochronnej bez konieczności odłączania zasilania, a zintegrowany wskaźnik stanu informuje o sprawności elementu warystorowego. Dzięki zastosowaniu technologii warystorowej o wysokiej wydajności, ogranicznik nie generuje prądu następczego, co jest kluczowe dla stabilności pracy instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Ogranicznik spełnia wymagania normy PN-EN 61643-11 (Niskonapięciowe urządzenia ograniczające przepięcia), co klasyfikuje go jako bezpieczny i skuteczny element ochrony typu 2. Zgodność z tymi standardami jest gwarancją, że urządzenie wytrzyma deklarowane parametry prądowe i napięciowe w rzeczywistych warunkach eksploatacji.

Zastosowanie

Ograniczniki przepięć typu 2, takie jak DEHNguard S 275, znajdują zastosowanie przede wszystkim w tablicach rozdzielczych piętrowych oraz podrozdzielnicach. Ich głównym zadaniem jest ochrona instalacji niskiego napięcia przed przepięciami indukowanymi oraz przepięciami powstałymi wskutek odległych wyładowań atmosferycznych. Są one niezbędnym elementem kaskadowego systemu ochrony przeciwprzepięciowej, współpracując z ogranicznikami typu 1 (instalowanymi w rozdzielnicy głównej) oraz ogranicznikami typu 3 (instalowanymi bezpośrednio przy odbiornikach końcowych). Idealnie sprawdzają się w budownictwie mieszkaniowym, komercyjnym oraz w obiektach przemysłowych, chroniąc systemy oświetleniowe, napędy oraz infrastrukturę IT.

Wskazówki Montażowe

• Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm wewnątrz rozdzielnicy.
• Należy zachować jak najkrótsze odcinki przewodów przyłączeniowych (łączna długość przewodów nie powinna przekraczać 0,5 m), aby zminimalizować spadek napięcia na indukcyjności przewodów.
• Zalecany moment dokręcania zacisków śrubowych musi być zgodny z dokumentacją techniczną producenta, co zapewnia trwały styk elektryczny i odporność na drgania.
• Przekrój przewodów przyłączeniowych powinien być dostosowany do prądu zwarciowego instalacji, zazwyczaj stosuje się przewody o przekroju od 6 mm² do 25 mm² (linka) lub 35 mm² (drut).
• Regularna inspekcja wzrokowa wskaźnika stanu na czole urządzenia pozwala na szybką identyfikację konieczności wymiany modułu ochronnego.

FAQ

• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Nie, do ochrony przed bezpośrednim uderzeniem pioruna służą ograniczniki typu 1 (odgromniki). DEHNguard S 275 jest ogranicznikiem typu 2, chroniącym przed przepięciami indukowanymi i łączeniowymi.
• Co oznacza parametr 20kA? Jest to znamionowy prąd wyładowczy o kształcie fali 8/20 µs, który ogranicznik może bezpiecznie odprowadzić do ziemi wielokrotnie bez uszkodzenia.
• Czy po zadziałaniu ogranicznika muszę wymienić całe urządzenie? DEHNguard S posiada wymienną wkładkę. Jeśli wskaźnik zmieni kolor na czerwony, wystarczy wymienić sam moduł ochronny, bez konieczności demontażu podstawy z szyny DIN.
