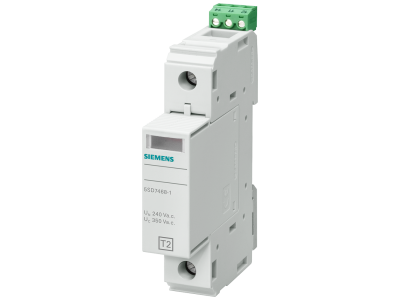

Ogranicznik przepięć typu 2 klasa wymagań C, UC 350V wkłady ochronne | 5SD7461-1 Siemens

Alternatywny kod produktu: 5SD74611

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2, klasy wymagań C, symbol 5SD7461-1 firmy Siemens to wkładowe urządzenie ochrony przeciwprzepięciowej o napięciu trwałej pracy Uc 350 V. Przeznaczony do montażu w rozdzielnicach, zapewnia skuteczną ochronę instalacji elektrycznej przed przepięciami atmosferycznymi i łączeniowymi. Kompaktowa konstrukcja i przemyślane detale ułatwiają instalację i eksploatację.

• Napięcie trwałej pracy Uc 350 V: dostosowany do typowych sieci niskiego napięcia, gwarantuje stabilną pracę w warunkach normalnych i bezpieczne ograniczenie przepięć.
• Styk zdalnej sygnalizacji: umożliwia zewnętrzne monitorowanie stanu ochronnika (np. do systemu BMS lub PLC), co podnosi komfort nadzoru nad instalacją.
• Wyraźny wskaźnik stanu: wizualna informacja o prawidłowym działaniu lub konieczności wymiany wkładu – szybka diagnostyka bez otwierania rozdzielnicy.
• Beznarzędziowe zdejmowanie z szyny montażowej: demontaż ochronnika bez użycia narzędzi, co przyspiesza prace serwisowe i wymianę wkładów.
• Kod Datamatrix na obudowie: umożliwia błyskawiczny dostęp do danych technicznych i certyfikatów za pomocą czytnika, ułatwiając identyfikację i zarządzanie dokumentacją.

Zgodność z Normami

Ogranicznik przepięć 5SD7461-1 spełnia wymagania europejskich norm dotyczących ochrony przeciwprzepięciowej oraz posiada certyfikację CE. Produkt został zaprojektowany zgodnie ze standardami DIN, co gwarantuje bezpieczeństwo użytkowania i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Urządzenie służy do ochrony przeciwprzepięciowej w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych. Znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona przed przepięciami kategorii II i III.

• Ochrona rozdzielnic głównych i podrozdzielnic w obiektach biurowych, handlowych i użyteczności publicznej.
• Zabezpieczenie instalacji w budynkach jednorodzinnych i wielorodzinnych przed skutkami wyładowań atmosferycznych.
• Instalacje przemysłowe o zwiększonych wymaganiach dotyczących ciągłości zasilania i bezpieczeństwa aparatury.
• Systemy automatyki budynkowej, w których ochrona przeciwprzepięciowa jest wymagana dla sterowników, czujników i aktuatorów.

Wskazówki Montażowe

Montaż i podłączenie ogranicznika przepięć mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do spodziewanego prądu zwarciowego w miejscu instalacji, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przed przystąpieniem do prac należy zapoznać się z kartą katalogową i instrukcją.

FAQ

• Czy ogranicznik posiada wymienne wkłady ochronne? Tak, model 5SD7461-1 jest wykonany w technologii wymiennych wkładów, co pozwala na szybką regenerację po zadziałaniu bez konieczności wymiany całego urządzenia.
• Jak sprawdzić stan pracy ochronnika? Na obudowie znajduje się wyraźny wskaźnik wzrokowy (np. zielony – sprawny, czerwony – wymaga wymiany). Dodatkowo styk zdalnej sygnalizacji umożliwia podłączenie lampki kontrolnej lub sygnału do systemu nadzoru.
• Jaki stopień ochrony zapewnia to urządzenie? W danych katalogowych nie podano stopnia IP – standardowo aparatura modułowa tego typu montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20, co oznacza ochronę przed dotykiem palcem. W razie potrzeby dodatkowej ochrony przed wilgocią należy zastosować odpowiednią obudowę.
