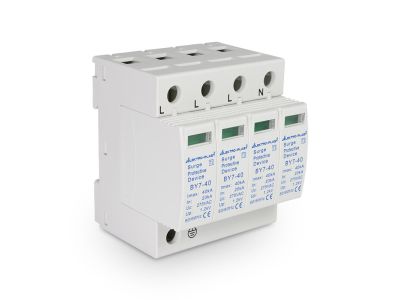

Ogranicznik przepięć C 4P (T2 AC) BY7-40/4-275 biały (1szt) | 87.787 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Ogranicznik przepięć C 4P (T2 AC) BY7-40/4-275 to zaawansowane urządzenie zabezpieczające klasy 1+2 (B+C) przeznaczone do ochrony instalacji elektrycznych AC 230V przed przepięciami piorunowymi i łączeniowymi. Montowany na szynie DIN TH-35 mm w rozdzielnicach, zapewnia wysoki poziom ochrony (1,2 kV) i wytrzymałość na udary prądowe do 8 kA. Szybkie działanie (kilkanaście milisekund) minimalizuje ryzyko uszkodzeń wrażliwej aparatury.

• Klasa ochrony 1+2 (B+C): Kompleksowa ochrona przed przepięciami piorunowymi (klasa B) i łączeniowymi (klasa C) – idealne rozwiązanie dla instalacji wymagających wielostopniowej ochrony.
• 4-biegunowa konstrukcja: Chroni wszystkie przewody fazowe oraz neutralny, zapewniając pełną ochronę układu TN-S.
• Poziom ochrony 1,2 kV: Skutecznie redukuje przepięcia do bezpiecznego poziomu, chroniąc podłączone urządzenia elektroniczne i elektroenergetyczne.
• Wytrzymałość udarowa 8 kA: Odporność na wysokie prądy udarowe typowe dla wyładowań atmosferycznych, gwarantująca długotrwałą niezawodność.
• Szybkie działanie (10-20 ms): Automatyczne odcięcie przepięcia w ułamkach sekund, zanim dotrze do chronionych obwodów.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11 dla ograniczników przepięć klasy 1+2 oraz normy PN-EN 62305 dla ochrony przeciwprzepięciowej instalacji. Posiada deklarację zgodności CE i został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla systemów ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik C 4P BY7-40/4-275 znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony przed przepięciami, szczególnie w obiektach narażonych na wyładowania atmosferyczne lub częste przepięcia łączeniowe.

• Ochrona rozdzielnic budynkowych i przemysłowych w układzie TN-S.
• Zabezpieczenie wrażliwej elektroniki w centrach danych, serwerowniach i systemach automatyki.
• Ochrona układów zasilania w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej.
• Stosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego (UPS).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN TH-35 mm w rozdzielnicy, w możliwie najbliższym miejscu przyłącza zasilającego. Zaleca się stosowanie przewodów o odpowiednim przekroju (min. 6 mm² Cu) i jak najkrótszych połączeń, aby zminimalizować impedancję układu. Przed montażem należy odłączyć napięcie w instalacji. W przypadku instalacji wielofazowych należy zapewnić symetryczne obciążenie wszystkich biegunów.

FAQ

• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak – zaleca się stosowanie bezpieczników topikowych o odpowiednich parametrach (np. 125A gG) na wejściu ogranicznika w celu ochrony przed długotrwałymi przeciążeniami.
• Jaki jest maksymalny prąd zwarciowy instalacji, w której można zastosować ogranicznik? Maksymalny prąd zwarciowy nie powinien przekraczać 8 kA (według danych producenta). W przypadku wyższych wartości należy zastosować dodatkowe zabezpieczenia.
• Czy ogranicznik można stosować w instalacjach DC? Nie – urządzenie jest przeznaczone wyłącznie do ochrony obwodów prądu przemiennego AC 230V.
