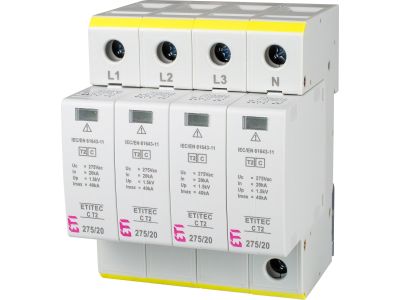

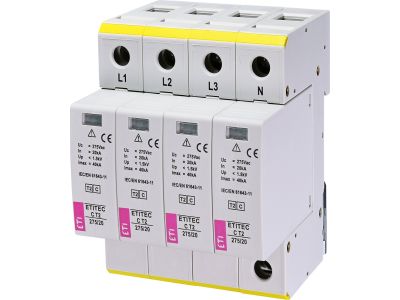

Ogranicznik przepięć, do instalacji mieszkaniowych, TN-S, ETITEC C T2 275/20 4+0, typ T2 (C) | 002440395 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC C T2 275/20 4+0 to zaawansowane urządzenie modułowe zaprojektowane przez renomowanego producenta ETI, dedykowane do ochrony instalacji elektrycznych w budownictwie mieszkaniowym oraz komercyjnym. Jako zabezpieczenie Typu 2 (klasa C), urządzenie to stanowi kluczowy element ochrony przed przepięciami łączeniowymi oraz skutkami pośrednich wyładowań atmosferycznych. Konstrukcja 4+0 została zoptymalizowana pod kątem pracy w układach sieci TN-S, zapewniając pełną ochronę czterech torów prądowych.

• Technologia Warystorowa: Zastosowanie wysokiej jakości warystorów gwarantuje błyskawiczny czas reakcji na pojawiające się przepięcie, co minimalizuje ryzyko uszkodzenia czułej elektroniki domowej i przemysłowej.
• Modułowa Budowa: System wymiennych wkładek pozwala na szybką i bezproblemową konserwację. W przypadku zadziałania ogranicznika, wymianie podlega jedynie moduł warystorowy, bez konieczności demontażu podstawy z szyny montażowej TH35.
• Optyczna Sygnalizacja Stanu: Każdy moduł wyposażony jest w wyraźny wskaźnik wizualny. Kolor zielony potwierdza sprawność urządzenia, natomiast kolor czerwony jednoznacznie informuje o konieczności wymiany wkładki.
• Wysoka Wytrzymałość: Urządzenie jest przystosowane do odprowadzania prądów wyładowczych o wartości znamionowej In wynoszącej 20 kA na każdy biegun, co zapewnia długotrwałą i stabilną eksploatację w typowych warunkach instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w krytycznych sytuacjach. Ogranicznik spełnia wymagania normy PN-EN 61643-11:2013, która definiuje parametry dla niskonapięciowych urządzeń ograniczających przepięcia. Dodatkowo, urządzenie odpowiada klasyfikacji stopnia II według IEC 61643-11. Produkt jest również w pełni zgodny z dyrektywą RoHS, co oznacza, że w procesie produkcji wyeliminowano substancje szkodliwe dla środowiska naturalnego.

Zastosowanie

ETITEC C T2 275/20 4+0 znajduje zastosowanie jako drugi stopień ochrony w kaskadowym systemie zabezpieczeń przeciwprzepięciowych. Jest montowany głównie w podrozdzielnicach elektrycznych, chroniąc odbiorniki końcowe przed przepięciami indukowanymi w sieciach zasilających. Dzięki konfiguracji 4+0, jest idealnym rozwiązaniem dla trójfazowych instalacji w układzie TN-S, gdzie wymagana jest ochrona przewodów fazowych L1, L2, L3 oraz przewodu neutralnego N względem przewodu ochronnego PE.

Wskazówki Montażowe

Prawidłowa instalacja jest warunkiem skutecznego działania ochrony przeciwprzepięciowej. Poniżej znajdują się kluczowe wytyczne dla instalatorów:

• Montaż na Szynie: Urządzenie należy zamontować na standardowej szynie montażowej TH35 (DIN).
• Długość Przewodów: Aby zminimalizować spadek napięcia na przewodach przyłączeniowych, ich łączna długość (odgałęzienie + połączenie do szyny PE) nie powinna przekraczać 0,5 metra.
• Przekroje Przewodów: Należy stosować przewody o odpowiednim przekroju znamionowym, dostosowanym do prądów wyładowczych, zgodnie z dokumentacją techniczną i obowiązującymi przepisami SEP.
• Moment Dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednim momentem, aby zapewnić trwały styk elektryczny i odporność na drgania.

FAQ

1. Czy po zmianie koloru wskaźnika na czerwony muszę wymienić całe urządzenie?
Nie, dzięki modułowej konstrukcji wystarczy wymienić tylko uszkodzoną wkładkę warystorową. Podstawa zamontowana na szynie pozostaje nienaruszona.

2. Czy ten ogranicznik nadaje się do ochrony przed bezpośrednim uderzeniem pioruna w budynek?
ETITEC C T2 jest ogranicznikiem Typu 2 (klasy C), przeznaczonym do ochrony przed przepięciami łączeniowymi i wyładowaniami pośrednimi. W przypadku ryzyka bezpośredniego uderzenia pioruna, należy zastosować ogranicznik Typu 1 (klasy B) jako pierwszy stopień ochrony.

3. W jakich sieciach można stosować model 4+0?
Ten konkretny model jest dedykowany do układów sieci TN-S, gdzie przewód neutralny i ochronny są rozdzielone.
