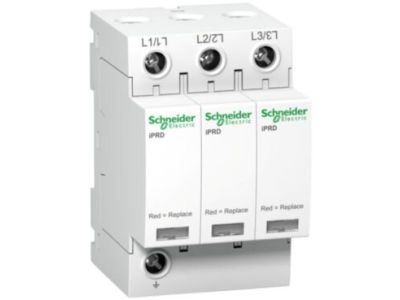

Ogranicznik przepięć C 3P 20kA 1,1kV 350V iPRD-20-20kA-350V-3P Acti 9 | A9L20300 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD20-T2-3 z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie w dziedzinie ochrony przeciwprzepięciowej instalacji niskiego napięcia. Urządzenie zostało zaprojektowane jako ochronnik Typu 2 (klasa C), którego głównym zadaniem jest zabezpieczenie odbiorników przed skutkami przepięć indukowanych oraz łączeniowych w sieciach rozdzielczych. Trójbiegunowa konstrukcja (3P) idealnie wpisuje się w potrzeby nowoczesnych systemów zasilania trójfazowego.

• Znamionowy prąd wyładowczy (In): Wartość 20 kA gwarantuje wysoką zdolność odprowadzania energii przepięciowej, co przekłada się na długowieczność chronionych urządzeń elektronicznych.
• Napięcie obniżone (Up): Poziom ochrony wynoszący 1,1 kV zapewnia bezpieczeństwo nawet dla czułych urządzeń końcowych, minimalizując ryzyko przebicia izolacji.
• Konstrukcja z wymiennymi kasetami: System wtykowy pozwala na błyskawiczną wymianę zużytego modułu bez konieczności demontażu całego aparatu z szyny DIN i odłączania przewodów, co znacząco skraca czas przestoju serwisowego.
• Napięcie trwałej pracy (Uc): Maksymalne napięcie robocze na poziomie 350V AC pozwala na stabilną pracę w systemach o podwyższonych wahaniach napięcia sieciowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Ogranicznik spełnia wymagania normy IEC 61643-11 oraz EN 61643-11, co klasyfikuje go jako certyfikowany ochronnik Typu 2. Dzięki przynależności do rodziny Acti 9, urządzenie integruje się z systemem modułowym Schneider Electric, zapewniając pełną koordynację z wyłącznikami nadprądowymi i różnicowoprądowymi tej samej marki.

Zastosowanie

Ogranicznik iPRD20 znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz przemysłowego. Jest dedykowany do montażu w rozdzielnicach głównych i oddziałowych jako drugi stopień ochrony. Idealnie sprawdza się w zabezpieczaniu:

• Systemów automatyki budynkowej i przemysłowej,
• Infrastruktury IT oraz serwerowni,
• Układów sterowania oświetleniem,
• Napędów elektrycznych i maszyn produkcyjnych wrażliwych na skoki napięcia.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPRD-20-20kA-350V-3P montuje się na standardowej szynie DIN 35 mm. Podczas montażu należy zwrócić szczególną uwagę na zasadę 50 cm – łączna długość przewodów łączących ogranicznik z szyną uziemiającą i fazami powinna być jak najkrótsza, aby zminimalizować indukcję własną przewodów. Zaleca się stosowanie odpowiedniego dobezpieczenia (wyłącznik nadprądowy lub bezpiecznik topikowy) zgodnie z dokumentacją techniczną producenta, co zapobiega skutkom zwarć wewnętrznych w przypadku uszkodzenia warystora. Moment dokręcania zacisków musi być zgodny ze specyfikacją, aby zapewnić trwały styk elektryczny i odporność na drgania.

FAQ

• Czy kasety w tym modelu są wymienne? Tak, model iPRD20 posiada konstrukcję z kasetą na wtyk, co umożliwia wymianę wkładki po zadziałaniu (sygnalizowanym optycznie) bez demontażu podstawy.
• Jaki jest stopień ochrony tego urządzenia? Urządzenie charakteryzuje się standardowym stopniem ochrony IP20, co oznacza, że jest przeznaczone do montażu wewnątrz obudów i rozdzielnic chroniących przed bezpośrednim dotykiem.
• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Jest to ogranicznik Typu 2, przeznaczony do ochrony przed przepięciami indukowanymi. W przypadku ryzyka bezpośredniego wyładowania w budynek, należy zastosować ogranicznik Typu 1 lub kombinowany T1+T2.
