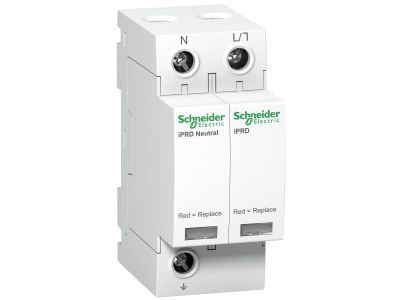

Ogranicznik przepięć C 1P+N 20kA 1,1kV 350V iPRD-20-20kA-350V-1PN Acti 9 | A9L20500 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD-20-20kA-350V-1PN z serii Acti 9 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Urządzenie to klasyfikowane jest jako ochronnik Typu 2 (T2), co czyni go kluczowym elementem w rozdzielnicach głównych i oddziałowych. Wyposażony w konfigurację 1P+N (1+1 biegunowy), zapewnia pełne bezpieczeństwo w systemach jednofazowych. Znamionowy prąd wyładowczy (In) wynosi 20 kA, co pozwala na skuteczne odprowadzanie energii przepięciowej do ziemi, chroniąc czułe urządzenia elektroniczne. Unikalna konstrukcja z wymienną kasetą na wtyk umożliwia szybką konserwację i wymianę zużytego modułu bez konieczności demontażu całego aparatu z szyny DIN, co znacząco skraca czas przestojów serwisowych.

• Napięcie trwałej pracy (Uc): Maksymalne napięcie wynoszące 350V AC gwarantuje stabilność pracy nawet w sieciach o podwyższonym napięciu roboczym.
• Napięciowy poziom ochrony (Up): Wartość 1,1 kV zapewnia wysoki stopień bezpieczeństwa dla większości odbiorników końcowych.
• Systemy uziemienia: Pełna kompatybilność z układami sieci TN-S oraz TT.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na czole urządzenia informuje o konieczności wymiany wkładki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach przemysłowych i budynkowych. Ogranicznik spełnia wymagania normy IEC 61643-11 oraz EN 61643-11, które definiują parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki przynależności do rodziny Acti 9, urządzenie integruje się z systemem modułowym Schneider Electric, zapewniając pełną koordynację z wyłącznikami nadprądowymi i różnicowoprądowymi tego producenta.

Zastosowanie

Ogranicznik iPRD20 znajduje szerokie zastosowanie w sektorze dystrybucji energii elektrycznej. Jest dedykowany do ochrony instalacji w budownictwie mieszkaniowym, komercyjnym oraz w obiektach użyteczności publicznej. Idealnie sprawdza się w zabezpieczaniu obwodów zasilających systemy automatyki budynkowej, oświetlenie LED, a także sprzęt IT i RTV. Dzięki obsłudze systemów TN-S i TT, jest to uniwersalne rozwiązanie dla nowoczesnych sieci rozdzielczych, gdzie wymagana jest wysoka ciągłość zasilania i ochrona przed kosztownymi awariami spowodowanymi przepięciami atmosferycznymi.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN 35 mm. Aby zapewnić maksymalną skuteczność ochrony, należy przestrzegać zasady długości przewodów przyłączeniowych (zasada 50 cm) – suma długości przewodów fazowych i uziemiających powinna być jak najkrótsza. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z dokumentacją techniczną, zazwyczaj zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów zwarciowych instalacji. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały i pewny styk elektryczny, co zapobiega przegrzewaniu się styków podczas przepływu prądów udarowych.

FAQ

• Czy wymiana wkładki wymaga odłączenia zasilania? Dzięki konstrukcji z kasetą na wtyk, wymiana modułu ochronnego jest szybka, jednak dla zachowania pełnego bezpieczeństwa zaleca się wykonywanie prac przy odłączonym napięciu lub zachowanie szczególnych środków ostrożności zgodnie z przepisami BHP.
• Kiedy należy wymienić ogranicznik? Wymiana jest konieczna, gdy wskaźnik optyczny na froncie urządzenia zmieni kolor (zazwyczaj z zielonego na czerwony), co oznacza utratę właściwości ochronnych warystora.
• Czy ten model chroni przed bezpośrednim uderzeniem pioruna? Jest to ogranicznik Typu 2, przeznaczony do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w budynek, należy zastosować ogranicznik Typu 1 lub kombinowany T1+T2.
