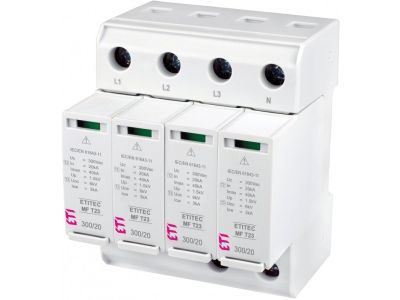

Ogranicznik przepięć, bezpiecznik, TN-S, ETITEC MF T23 300/20 4+0 RC, typ T2+T3 (C+D) | 002440707 ETI

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC MF T23 300/20 4+0 RC w układzie TN-S to modułowe urządzenie do skutecznej ochrony instalacji elektrycznych przed przepięciami atmosferycznymi (pośrednimi i bezpośrednimi) oraz łączeniowymi. Wyposażony w optyczny wskaźnik stanu pracy (zielony = sprawne) i styki zdalnej sygnalizacji uszkodzenia, umożliwia ciągły monitoring stanu zabezpieczenia. Wkładka topikowa wewnętrzna eliminuje potrzebę dodatkowego zabezpieczenia gG, a warystor zapewnia wysoki poziom ochrony.

• Zintegrowany warystor i wkładka topikowa: Sumaryczna ochrona przeciwprzepięciowa i przeciwprzetężeniowa – warystor tłumi przepięcia, wkładka topikowa chroni przed prądami przetężeniowymi.
• Optyczny wskaźnik stanu pracy: Zielone podświetlenie sygnalizuje poprawną pracę urządzenia; jego brak wskazuje na konieczność wymiany wkładki.
• Zdalna sygnalizacja uszkodzenia (wersja RC): Możliwość podłączenia do systemów monitoringu – szybkie reagowanie na awarie bez konieczności bezpośredniej inspekcji.
• Modułowa konstrukcja 4+0: Standardowe 4 bieguny (L1, L2, L3, N) w układzie TN-S, kompatybilne z rozdzielnicami modułowymi.
• Zgodność z normami RoHS: Wolny od szkodliwych substancji, przyjazny dla środowiska i bezpieczny w eksploatacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11 (Typ 2 i Typ 3) oraz dyrektywy RoHS dotyczącej ograniczenia substancji niebezpiecznych. Posiada oznakowanie CE i jest zgodny z europejskimi standardami bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Ogranicznik przepięć ETITEC MF T23 300/20 4+0 RC to kluczowy element ochrony instalacji w budynkach mieszkalnych, komercyjnych i przemysłowych. Zapewnia ochronę przeciwprzepięciową w rozdzielnicach głównych i podrozdzielnicach.

• Ochrona instalacji elektrycznych przed przepięciami w układzie TN-S – zapobiega uszkodzeniom urządzeń wrażliwych na skoki napięcia.
• Stosowanie w rozdzielnicach głównych budynków mieszkalnych i biurowych – zapewnia ochronę całej instalacji.
• Zabezpieczenie obwodów zasilających urządzenia elektroniczne (komputery, serwery, systemy automatyki) – minimalizuje ryzyko uszkodzeń spowodowanych przepięciami łączeniowymi.
• Ochrona obwodów oświetleniowych w obiektach przemysłowych i magazynowych – przedłuża żywotność lamp i opraw.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować w miejscu niedostępnym dla osób nieuprawnionych, w rozdzielnicy o odpowiedniej obciążalności. Przed instalacją należy upewnić się, że napięcie robocze i prąd znamionowy są zgodne z parametrami instalacji. Ogranicznik należy podłączyć do szyny nośnej (DIN) i podłączyć przewody zgodnie z oznaczeniami (L1, L2, L3, N). Po montażu należy sprawdzić poprawność sygnalizacji stanu pracy (zielone podświetlenie) oraz funkcjonowanie zdalnej sygnalizacji uszkodzenia. W przypadku awarii wkładkę topikową należy wymienić na nową, zgodnie z dokumentacją producenta.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia gG? Nie – wewnętrzna wkładka topikowa pełni funkcję zabezpieczenia przeciwprzetężeniowego, eliminując konieczność stosowania dodatkowych bezpieczników.
• Jaka jest różnica między Typem 2 a Typem 3? Typ 2 służy do ochrony instalacji przed przepięciami pośrednimi i bezpośrednimi, natomiast Typ 3 zapewnia ochronę urządzeń wrażliwych na końcu instalacji (np. gniazdka, urządzenia końcowe). ETITEC MF T23 300/20 pełni obie funkcje (Typ 2+3).
• Czy ogranicznik można stosować w układzie TT? Dane nie określają kompatybilności z układem TT. Zaleca się stosowanie w układzie TN-S zgodnie z przeznaczeniem.
