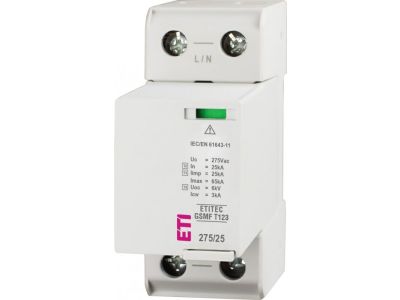

Ogranicznik przepięć, bezpiecznik, ETITEC GSMF T123 275/25 1+0, typ T1+T2+T3 (B+C+D) | 002440723 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć iskiernikowy ETITEC GSMF T123 275/25 to zaawansowany modułowy system ochrony przeciwprzepięciowej klasy T1+T2+T3, przeznaczony do montażu w rozdzielnicach głównych. Zapewnia wielostopniową ochronę przed przepięciami piorunowymi, łączeniowymi oraz indukowanymi w instalacjach elektrycznych niskiego napięcia. Wbudowana wkładka topikowa eliminuje konieczność stosowania dodatkowego zabezpieczenia przetężeniowego, a modułowa konstrukcja ułatwia szybką wymianę elementów w przypadku awarii.

• 3-stopniowa ochrona (T1+T2+T3): Skuteczne zabezpieczenie przed przepięciami piorunowymi, indukowanymi i łączeniowymi, chroniąc urządzenia przed uszkodzeniem.
• Wbudowana wkładka topikowa: Zapewnia samoczynne odcięcie zasilania w przypadku zwarcia lub przetężenia, zwiększając niezawodność i bezpieczeństwo instalacji.
• Optyczny wskaźnik uszkodzenia: Zielona sygnalizacja oznacza sprawność urządzenia, brak koloru wskazuje na konieczność wymiany wkładki GDT.
• Modułowa budowa: Umożliwia szybką wymianę uszkodzonego modułu bez konieczności demontażu całego ogranicznika, skracając czas przestoju instalacji.
• Brak prądu upływu: Zapewnia energooszczędne i niezawodne działanie przez cały okres eksploatacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy EN 61643-11 dla urządzeń ochrony przeciwprzepięciowej klasy T1, T2 i T3. Produkt posiada deklarację zgodności CE i spełnia wymogi dyrektywy RoHS dotyczące substancji niebezpiecznych.

Zastosowanie

Ogranicznik przepięć ETITEC GSMF T123 275/25 znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed przepięciami, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

• Montaż w rozdzielnicach głównych budynków – ochrona instalacji przed przepięciami piorunowymi i łączeniowymi.
• Ochrona wrażliwych urządzeń elektronicznych (np. serwery, systemy alarmowe, automatyka budynkowa) przed uszkodzeniami spowodowanymi przepięciami.
• Stosowanie w instalacjach fotowoltaicznych – zabezpieczenie paneli i falowników przed przepięciami indukowanymi.
• Ochrona obwodów zasilania urządzeń przemysłowych o dużej wrażliwości na zakłócenia napięciowe (np. napędy, sterowniki PLC).

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami przeciwpożarowymi i elektrycznymi. Urządzenie należy zainstalować możliwie blisko źródła zagrożenia przepięciami (np. główna szyna PE w rozdzielnicy). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Po montażu należy sprawdzić poprawność sygnalizacji optycznej i przeprowadzić testy funkcjonalne zgodnie z dokumentacją techniczną. Regularne przeglądy stanu urządzenia (co 12 miesięcy) zalecane są w celu zapewnienia ciągłej ochrony.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia przetężeniowego? Nie – wbudowana wkładka topikowa eliminuje konieczność stosowania dodatkowych zabezpieczeń gG, co upraszcza projektowanie i montaż instalacji.
• Jakie są maksymalne parametry prądów wyładowczych, które może obsłużyć ten ogranicznik? Parametry nie zostały podane w danych produktu. Szczegółowe dane techniczne znajdują się w dokumentacji technicznej producenta.
• Czy ogranicznik może być stosowany w instalacjach trójfazowych? Tak – typ T123 275/25 jest dedykowany do instalacji trójfazowych z uziemionym punktem neutralnym (np. sieci TT, TN).
