Ogranicznik przepięć B+C Typ 1+2 4P 12,5kA/50kA 1,5kV 230V AC DEHNshield TNS 255 | 941400 Dehn

Opis i Kluczowe Cechy

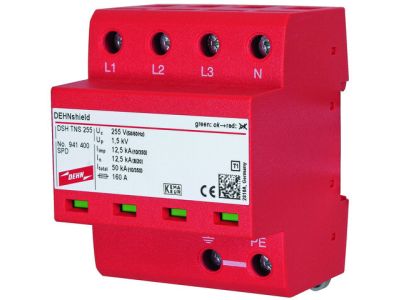

Ogranicznik przepięć DEHNshield TNS 255 (SKU: 941400) to zaawansowane urządzenie ochronne typu 1+2 (klasa B+C), zaprojektowane do kompleksowego zabezpieczania instalacji niskiego napięcia w układach sieci TNS. Dzięki zintegrowanej technologii iskiernikowej, aparat ten łączy w sobie funkcję odgromnika oraz ogranicznika przepięć, co pozwala na skuteczną redukcję energii pochodzącej z bezpośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Urządzenie charakteryzuje się prądem impulsowym (10/350 µs) o wartości 12,5 kA na biegun oraz całkowitą zdolnością odprowadzania prądu piorunowego wynoszącą 50 kA.

• Konstrukcja 4P: Czterobiegunowa budowa dedykowana do pełnej ochrony faz L1, L2, L3 oraz przewodu neutralnego N.
• Napięciowy poziom ochrony: Wartość 1,5 kV gwarantuje bezpieczeństwo nawet dla czułych urządzeń końcowych, eliminując konieczność stosowania dodatkowych stopni ochrony w wielu aplikacjach.
• Technologia iskiernikowa: Zapewnia brak prądu upływu oraz wysoką zdolność gaszenia prądów następczych sieciowych.
• Kompaktowa szerokość: Szerokość wynosząca zaledwie 4 moduły (72 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w krytycznych warunkach eksploatacji. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki klasyfikacji Typ 1 + Typ 2, urządzenie jest zgodne z wytycznymi dotyczącymi ochrony odgromowej obiektów budowlanych oraz instalacji elektrycznych wewnątrz budynków.

Zastosowanie

DEHNshield TNS 255 znajduje zastosowanie przede wszystkim w rozdzielnicach głównych budynków mieszkalnych, komercyjnych oraz przemysłowych zasilanych z sieci TNS. Jest to idealne rozwiązanie dla obiektów wyposażonych w zewnętrzną instalację odgromową lub zasilanych linią napowietrzną. Dzięki wysokiej zdolności odprowadzania energii, chroni on nie tylko infrastrukturę kablową, ale również zaawansowaną automatykę budynkową, systemy IT oraz sprzęt AGD/RTV przed skutkami wyładowań atmosferycznych i operacji łączeniowych w sieci energetycznej.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Szyna DIN: Urządzenie należy zamontować na standardowej szynie montażowej TH35 (DIN 35 mm).
• Długość przewodów: Aby zminimalizować spadek napięcia na indukcyjności przewodów, łączna długość przewodów przyłączeniowych nie powinna przekraczać 0,5 metra.
• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego momentu dokręcania (zgodnie z dokumentacją techniczną producenta), co zapewnia trwały styk elektryczny i odporność na wstrząsy termiczne.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do spodziewanych prądów zwarciowych, zazwyczaj od 6 mm² do 35 mm² dla przewodów sztywnych.

FAQ

• Czy ten ogranicznik wymaga dobezpieczenia? DEHNshield posiada wysoką wytrzymałość zwarciową, jednak w przypadku bezpieczników głównych powyżej 160 A gG, wymagane jest zastosowanie dobezpieczenia szeregowego.
• Czy urządzenie chroni przed skutkami bezpośredniego uderzenia pioruna? Tak, jako ogranicznik Typu 1 (B), jest on zaprojektowany do odprowadzania części prądu piorunowego o kształcie fali 10/350 µs.
• Czy można go stosować w sieci TNC? Nie, model TNS 255 jest dedykowany do układu sieci TNS (4-biegunowy). Dla sieci TNC należy wybrać model 3-biegunowy (TNC 255).
