Ogranicznik przepięć B+C 4P (T1+T2 AC) 8kA BY7-8 biały (30szt) | 87.786 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

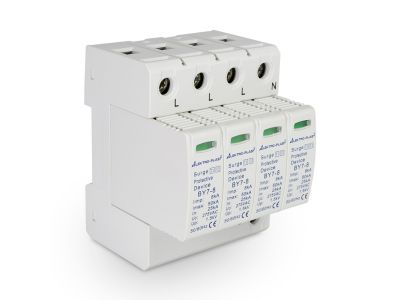

Ogranicznik przepięć B+C 4-biegunowy BY7-40/4-275 TYP 1 C o napięciu znamionowym 230V to zaawansowane urządzenie ochronne klasy B+C (Typ 1+2) przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Montowany na szynie DIN TH-35 mm, zajmuje 4 moduły. Charakteryzuje się prądem udarowym 8kA (10/350 µs) i poziomem ochrony 1,2kV, co zapewnia skuteczną redukcję niebezpiecznych przepięć do bezpiecznego poziomu.

• Klasa ochrony B+C (Typ 1+2): Łączy ochronę klasy B (Typ 1) przed bezpośrednimi wyładowaniami atmosferycznymi z ochroną klasy C (Typ 2) przed przepięciami łączeniowymi – kompleksowa ochrona całej instalacji.
• Prąd udarowy 8kA (10/350 µs): Wysoka odporność na udary prądowe, typowe dla wyładowań piorunowych, zapewnia długotrwałą niezawodność ochrony.
• Poziom ochrony 1,2kV: Zapewnia skuteczną redukcję przepięć do wartości bezpiecznych dla odbiorników elektrycznych, chroniąc wrażliwą elektronikę.
• Montaż na szynie DIN TH-35 mm: Standardowe rozwiązanie dla rozdzielnic, umożliwiające szybki i prosty montaż w szafach sterowniczych i rozdzielniach.
• 4-biegunowa konstrukcja: Pełna ochrona instalacji trójfazowych z neutralnym, odpowiednia do układów sieci TN-S i innych systemów z uziemieniem.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej (m.in. PN-EN 61643-11, PN-EN 62305) oraz posiada certyfikację CE. Przeznaczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć B+C 4-biegunowy znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed przepięciami, zarówno w obiektach przemysłowych, jak i budynkach mieszkalnych.

• Ochrona rozdzielnic elektrycznych w budynkach mieszkalnych i biurowych przed skutkami wyładowań atmosferycznych.
• Zabezpieczenie instalacji fotowoltaicznych i systemów zasilania awaryjnego (UPS).
• Ochrona wrażliwej elektroniki przemysłowej (PLC, sterowniki, sensory) przed przepięciami łączeniowymi.
• Stosowanie w układach sieci TN-S i innych systemach z uziemieniem, gdzie wymagana jest ochrona wielobiegunowa.
• Instalacje w budynkach z systemami odgromowymi klasy I i II.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie DIN TH-35 mm, zachowując odpowiednią kolejność połączeń: wejście zasilania → ogranicznik → zabezpieczane obwody. Należy zapewnić odpowiedni przekrój przewodów zgodny z prądem udarowym 8kA. Po montażu należy przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność działania układu ochronnego. Regularne przeglądy techniczne powinny obejmować kontrolę stanu połączeń i ewentualną wymianę zużytych elementów.

FAQ

• Czy ogranicznik może być stosowany w układzie sieci TT? Tak – urządzenie nadaje się do stosowania w układzie sieci TT, jednak należy zapewnić odpowiednie uziemienie zgodnie z wymaganiami normy PN-EN 62305.
• Jaki jest maksymalny prąd zwarciowy instalacji, w której można stosować ten ogranicznik? Maksymalny prąd zwarciowy nie został określony w danych produktu. Należy dobrać ogranicznik do konkretnej instalacji, uwzględniając parametry sieci i wymagania producenta.
• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak – zaleca się stosowanie dodatkowych zabezpieczeń nadprądowych (np. bezpieczników) w obwodzie chronionym, zgodnie z wymaganiami normy PN-EN 61643-11.
