Ogranicznik przepięć B 4P 15kA 1,4kV iPRD40r | A9L40401 Schneider Electric

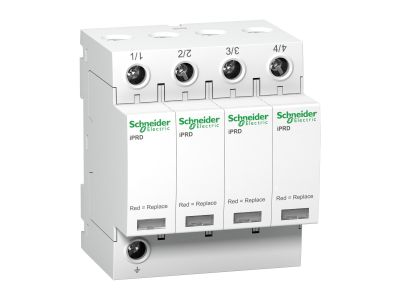

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD40r z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie klasy Typ 2 (T2), zaprojektowane do kompleksowej ochrony instalacji elektrycznych przed skutkami przepięć indukowanych oraz łączeniowych. Urządzenie charakteryzuje się konstrukcją 4-biegunową, co pozwala na pełne zabezpieczenie sieci trójfazowych w układach rozdzielczych. Kluczowym atutem modelu iPRD40r jest zastosowanie wymiennych kaset (wtyków), co znacząco skraca czas serwisowania instalacji – w przypadku zadziałania zabezpieczenia i zużycia modułu, wymianie podlega jedynie wkładka, bez konieczności demontażu całej podstawy z szyny DIN.

• Znamionowy prąd wyładowczy (In): Wynosi 15 kA, co zapewnia optymalny poziom bezpieczeństwa dla standardowych instalacji budynkowych.
• Maksymalny prąd wyładowczy (Imax): Osiąga wartość 40 kA, gwarantując wytrzymałość urządzenia nawet przy silnych impulsach przepięciowych.
• Napięciowy poziom ochrony (Up): Wynosi 1,4 kV, co skutecznie chroni czułe urządzenia elektroniczne i odbiorniki końcowe.
• Styk sygnalizacyjny: Wyposażenie w zintegrowany styk pomocniczy 1 SD (1 Z/O) umożliwia zdalne monitorowanie stanu ogranicznika i natychmiastowe powiadomienie o konieczności wymiany wkładki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Ogranicznik spełnia wymagania normy IEC 61643-11 oraz EN 61643-11, definiujących parametry testowe dla ochronników przeciwprzepięciowych niskiego napięcia. Dzięki przynależności do rodziny Acti 9, urządzenie gwarantuje pełną koordynację z wyłącznikami nadprądowymi i różnicowoprądowymi Schneider Electric, co jest kluczowe dla zachowania ciągłości zasilania i selektywności zabezpieczeń.

Zastosowanie

Ogranicznik iPRD40r znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego, przemysłowego oraz mieszkaniowego. Jest dedykowany do montażu w rozdzielnicach głównych i oddziałowych jako drugi stopień ochrony. Idealnie sprawdza się w ochronie systemów automatyki budynkowej, infrastruktury IT oraz zaawansowanych systemów oświetleniowych. Dzięki 4-biegunowej konstrukcji jest optymalnym wyborem dla sieci TN-S oraz innych układów wymagających ochrony wszystkich przewodów czynnych i przewodu neutralnego.

Wskazówki Montażowe

Prawidłowa instalacja jest warunkiem skutecznego działania ochrony przeciwprzepięciowej. Ogranicznik iPRD40r jest przystosowany do montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na zasadę 50 cm – łączna długość przewodów przyłączeniowych powinna być jak najkrótsza, aby zminimalizować spadki napięcia na indukcyjności przewodów podczas przepływu prądu udarowego. Zaciski windowe zapewniają pewny styk elektryczny, a zalecany moment dokręcania śrub gwarantuje trwałość połączenia nawet w warunkach drgań. Wymienne wkładki posiadają mechaniczne wskaźniki stanu (kolor biały – sprawny, kolor czerwony – do wymiany), co ułatwia okresowe przeglądy instalacji.

FAQ

• Czy wymiana wkładki wymaga odłączenia zasilania całej rozdzielnicy? Dzięki konstrukcji kasetowej wymiana zużytego modułu jest szybka, jednak ze względów bezpieczeństwa i zgodnie z dobrą praktyką inżynierską, zaleca się wykonywanie prac przy odłączonym napięciu lub zachowaniu szczególnych środków ostrożności.
• Co oznacza obecność styku SD? Styk SD to styk sygnalizacji zdalnej. Pozwala on na podłączenie ogranicznika do systemu BMS lub lampki kontrolnej na elewacji rozdzielnicy, informując o awarii bez konieczności otwierania obudowy.
• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Model iPRD40r to Typ 2, przeznaczony do ochrony przed przepięciami indukowanymi. W przypadku ryzyka bezpośredniego wyładowania w budynek (instalacja odgromowa), należy zastosować ogranicznik Typu 1 lub kombinowany T1+T2 przed tym urządzeniem.
