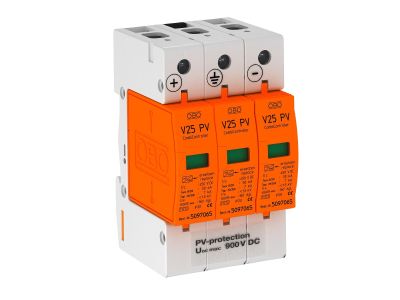

Ogranicznik przepięć 900V DC V25-B+C 3-PH900 | 5097447 Obo Bettermann

Opis i Kluczowe Cechy

Ogranicznik przepięć V25-B+C 3-PH900 marki Obo Bettermann to zaawansowane rozwiązanie ochronne zaprojektowane specjalnie dla systemów fotowoltaicznych (PV). Jest to urządzenie kombinowane typu 1+2 (klasa B+C), co oznacza, że zapewnia kompleksową ochronę zarówno przed bezpośrednim działaniem prądu piorunowego, jak i przed przepięciami łączeniowymi. Maksymalne napięcie pracy ciągłej DC wynoszące 900V pozwala na bezpieczne stosowanie w rozbudowanych łańcuchach modułów PV.

• Wysoka zdolność odprowadzania: Urządzenie charakteryzuje się zdolnością odprowadzania prądu udarowego o wartości 7kA (10/350) na każdy biegun, co jest kluczowe przy bezpośrednich wyładowaniach atmosferycznych.
• Ochrona przed przepięciami: Znamionowy prąd wyładowczy wynosi 50kA (8/20) na biegun, co gwarantuje stabilność instalacji w przypadku przepięć indukowanych.
• Konstrukcja 3-biegunowa: Specjalistyczna konfiguracja dedykowana do systemów prądu stałego, zapewniająca pełną ochronę linii DC.
• Wymienne wkładki: Modułowa budowa pozwala na szybką wymianę zużytych elementów bez konieczności demontażu całej podstawy z szyny DIN.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi ochrony przeciwprzepięciowej w systemach fotowoltaicznych. Spełnia wymagania normy EN 50539-11, która definiuje parametry dla ograniczników przepięć stosowanych w instalacjach PV. Dzięki certyfikacji i zgodności z dyrektywami niskonapięciowymi, ogranicznik Obo Bettermann stanowi pewny element infrastruktury elektroenergetycznej, minimalizując ryzyko uszkodzenia kosztownych inwerterów oraz modułów słonecznych.

Zastosowanie

Ogranicznik V25-B+C 3-PH900 znajduje zastosowanie przede wszystkim w komercyjnych i przemysłowych instalacjach fotowoltaicznych, gdzie napięcie systemowe DC nie przekracza 900V. Jest idealnym rozwiązaniem do montażu w skrzynkach przyłączeniowych (DC Combiner Boxes) oraz bezpośrednio przy falownikach. Dzięki wysokim parametrom wytrzymałościowym, urządzenie to jest rekomendowane dla obiektów wyposażonych w zewnętrzną instalację odgromową, gdzie wymagane jest stosowanie ochrony typu 1+2 w celu zabezpieczenia czułej elektroniki mocy.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy zamontować na standardowej szynie TS35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów: Przewody łączące ogranicznik z szynami zbiorczymi powinny być jak najkrótsze i prowadzone bez zbędnych pętli, aby zminimalizować impedancję połączenia.
• Przekrój przewodów: Należy stosować przewody o odpowiednim przekroju poprzecznym, dostosowanym do prądów udarowych, zgodnie z dokumentacją techniczną producenta.
• Moment dokręcania: Zaciski śrubowe muszą być dokręcone z odpowiednim momentem, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Koordynacja: W przypadku rozległych instalacji należy zachować koordynację z innymi stopniami ochrony w systemie.

FAQ

Czy ten ogranicznik nadaje się do instalacji domowych?
Tak, o ile napięcie robocze łańcuchów PV nie przekracza 900V DC. Jest to rozwiązanie klasy premium, które zapewnia wyższy poziom bezpieczeństwa niż standardowe ograniczniki typu 2.

Jak sprawdzić, czy ogranicznik jest sprawny?
Urządzenie posiada optyczny wskaźnik stanu na czole każdej wkładki. Kolor zielony oznacza pełną sprawność, natomiast kolor czerwony sygnalizuje konieczność wymiany wkładki z powodu zadziałania lub uszkodzenia.

Czy wymiana wkładki wymaga odłączenia zasilania?
Dzięki konstrukcji modułowej wymiana samej wkładki jest szybka, jednak ze względów bezpieczeństwa zaleca się, aby wszelkie prace przy instalacji DC były wykonywane przez wykwalifikowanego elektryka przy zachowaniu odpowiednich procedur bezpieczeństwa.
