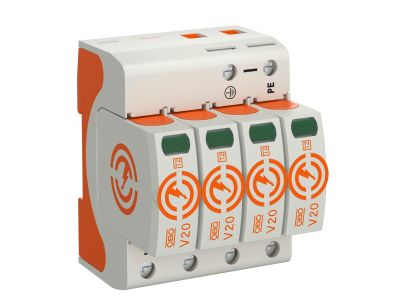

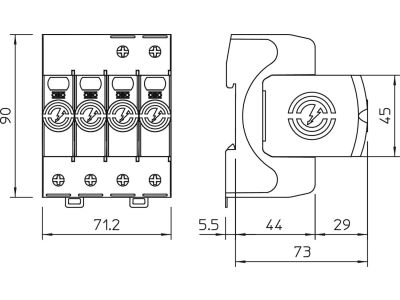

Ogranicznik przepięć, 4P Typ 2 (kl. C) V20-4-280 | 5095164 Obo Bettermann

Opis i Kluczowe Cechy

Ogranicznik przepięć V20-4-280 o numerze katalogowym 5095164 to zaawansowane rozwiązanie od renomowanego producenta OBO Bettermann, zaprojektowane do kompleksowej ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Jest to urządzenie 4-biegunowe (4P), dedykowane do pracy w układach sieci TN-S. Maksymalne napięcie trwałej pracy AC wynoszące 280V pozwala na bezpieczną eksploatację w standardowych systemach zasilania, zachowując odpowiedni margines bezpieczeństwa dla wahań napięcia sieciowego.

• Wysoka zdolność odprowadzania: Znamionowy prąd wyładowczy na poziomie 40 kA gwarantuje skuteczną ochronę nawet przy silnych impulsach prądowych.
• Sygnalizacja zadziałania: Urządzenie wyposażone jest w optyczny wskaźnik stanu, który pozwala na natychmiastową weryfikację sprawności wkładki bez konieczności użycia specjalistycznych przyrządów pomiarowych.
• Modułowa konstrukcja: Wymienne wkładki pozwalają na szybką konserwację i wymianę zużytych elementów bez konieczności demontażu całej podstawy z szyny DIN.
• Typ 2 (Klasa C): Zapewnia ochronę drugiego stopnia, redukując napięcie do poziomu bezpiecznego dla większości odbiorników końcowych i urządzeń rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Ogranicznik spełnia wymagania normy PN-EN 61643-11 dotyczącą niskonapięciowych urządzeń ograniczających przepięcia. Dzięki zastosowaniu wysokiej jakości warystorów cynkowych, urządzenie charakteryzuje się krótkim czasem reakcji oraz brakiem prądu następczego, co jest kluczowe dla stabilności systemów zasilania B2B.

Zastosowanie

Ogranicznik V20-4-280 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest idealnym wyborem do głównych i podrzędnych rozdzielnic elektrycznych w budynkach wyposażonych w zewnętrzną instalację odgromową (jako drugi stopień ochrony) lub w obiektach zasilanych z linii kablowych. Dzięki 4-biegunowej konfiguracji, zapewnia pełną ochronę wszystkich faz (L1, L2, L3) oraz przewodu neutralnego (N) względem przewodu ochronnego (PE) w układzie TN-S, co jest niezbędne dla ochrony czułej elektroniki, systemów automatyki oraz maszyn przemysłowych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TS35 (DIN). Aby zapewnić optymalną ochronę, należy przestrzegać następujących zasad:

• Długość przewodów: Sumaryczna długość przewodów przyłączeniowych nie powinna przekraczać 0,5 metra, co minimalizuje spadek napięcia na indukcyjności przewodów podczas przepływu prądu udarowego.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów zwarciowych instalacji, zazwyczaj od 6 mm² do 35 mm² dla zacisków głównych.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednim momentem (zgodnie z dokumentacją techniczną OBO), aby zapewnić trwały styk elektryczny i odporność na drgania.
• Miejsce montażu: Ogranicznik należy umieścić jak najbliżej punktu wprowadzenia zasilania do budynku lub w rozdzielnicy piętrowej.

FAQ

1. Czy wkładki w tym ograniczniku są wymienne?
Tak, model V20-4-280 posiada wymienne moduły ochronne, co pozwala na wymianę tylko uszkodzonego elementu po wystąpieniu przepięcia, bez ingerencji w okablowanie podstawy.

2. Jak interpretować kolory na wskaźniku zadziałania?
Kolor zielony oznacza, że ogranicznik jest sprawny i zapewnia ochronę. Kolor czerwony sygnalizuje uszkodzenie wkładki i konieczność jej niezwłocznej wymiany.

3. Czy ten ogranicznik nadaje się do sieci TN-C?
Prezentowany model 4-biegunowy jest dedykowany do sieci TN-S (rozdzielone N i PE). Do sieci TN-C zazwyczaj stosuje się warianty 3-biegunowe, chyba że projektant przewidział inne rozwiązanie.
