Ogranicznik przepięć, 4P Typ 1+2 (kl. B+C) V50-4-280 | 5093513 Obo Bettermann

Opis i Kluczowe Cechy

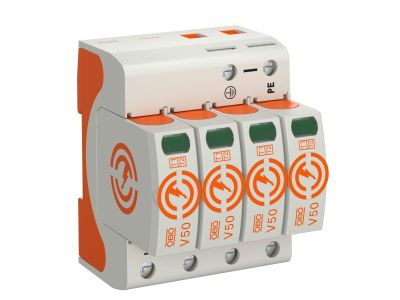

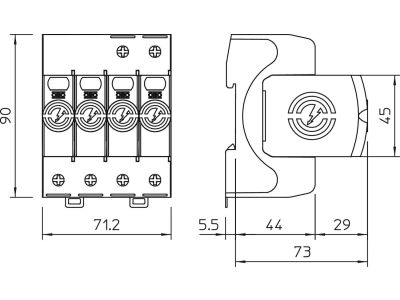

Ogranicznik przepięć V50-4-280 o numerze katalogowym 5093513 to zaawansowane rozwiązanie od renomowanego producenta Obo Bettermann, zaprojektowane do kompleksowej ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Jest to urządzenie 4-biegunowe typu 1+2 (klasa B+C), co oznacza, że łączy w sobie funkcje ochrony zgrubnej i średniej w jednym module. Maksymalne napięcie trwałej pracy AC wynosi 280V, co gwarantuje stabilność pracy w standardowych układach zasilania. Kluczowym parametrem jest prąd udarowy (10/350 µs) o wartości 12,5 kA na biegun, co pozwala na bezpieczne odprowadzenie energii wyładowania piorunowego bezpośrednio do układu uziemiającego.

• Konstrukcja modułowa: Umożliwia łatwą wymianę wkładek bez konieczności demontażu całej podstawy z szyny DIN.
• Sygnalizacja optyczna: Wyraźny wskaźnik na froncie obudowy pozwala na natychmiastową weryfikację stanu sprawności urządzenia (kolor zielony – sprawny, kolor czerwony – wymagana wymiana).
• Wysoka zdolność odprowadzania: Prąd udarowy 12,5 kA zapewnia bezpieczeństwo nawet w wymagających warunkach środowiskowych.
• Napięciowy poziom ochrony: Zoptymalizowany pod kątem ochrony czułych urządzeń elektronicznych wewnątrz obiektu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i europejskimi, co jest kluczowe dla zapewnienia bezpieczeństwa pożarowego i elektrycznego. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji VDE oraz zgodności z dyrektywami niskonapięciowymi, inżynierowie i projektanci mogą mieć pewność, że komponent ten wpisuje się w najwyższe standardy jakościowe obowiązujące w nowoczesnym budownictwie i przemyśle.

Zastosowanie

Ogranicznik V50-4-280 jest dedykowany do pracy w sieciach typu TN-S, gdzie przewód neutralny (N) i ochronny (PE) są rozdzielone. Znajduje on szerokie zastosowanie w:

• Budownictwie mieszkaniowym: Jako główny stopień ochrony w rozdzielnicach głównych domów jednorodzinnych i wielorodzinnych.
• Obiektach komercyjnych: Ochrona biurowców, centrów handlowych oraz hoteli przed skutkami przepięć w sieci zasilającej.
• Przemyśle: Zabezpieczanie linii zasilających parki maszynowe oraz systemy automatyki przemysłowej.
• Infrastrukturze krytycznej: Ochrona serwerowni i systemów telekomunikacyjnych, gdzie ciągłość zasilania jest priorytetem.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla skutecznego działania ochrony przeciwprzepięciowej. Urządzenie należy montować na standardowej szynie TS35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Długość przewodów przyłączeniowych: Zgodnie z zasadą kaskadowości, suma długości przewodów łączących ogranicznik z szyną fazową i uziemiającą nie powinna przekraczać 0,5 metra, aby zminimalizować spadek napięcia na indukcyjności przewodów.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów zwarciowych instalacji, zazwyczaj minimum 16 mm² dla przewodów odprowadzających prąd piorunowy.
• Lokalizacja: Montaż powinien odbywać się w miejscu suchym, wewnątrz rozdzielnicy o odpowiednim stopniu ochrony IP.

FAQ

1. Czy wkładki w ograniczniku V50 są wymienne?
Tak, konstrukcja urządzenia pozwala na wymianę samych modułów ochronnych (wkładek) po ich zadziałaniu, bez konieczności rozłączania przewodów od podstawy zamontowanej na szynie.

2. Co oznacza typ 1+2 (B+C)?
Oznacza to, że ogranicznik jest urządzeniem kombinowanym, które chroni zarówno przed bezpośrednim działaniem prądu piorunowego (Typ 1), jak i przed przepięciami indukowanymi oraz łączeniowymi (Typ 2).

3. Jak interpretować wskazania okienka kontrolnego?
Kolor zielony oznacza, że ogranicznik jest w pełni sprawny i zapewnia ochronę. Kolor czerwony informuje o termicznym odłączeniu uszkodzonego modułu i konieczności jego niezwłocznej wymiany w celu przywrócenia ochrony instalacji.
