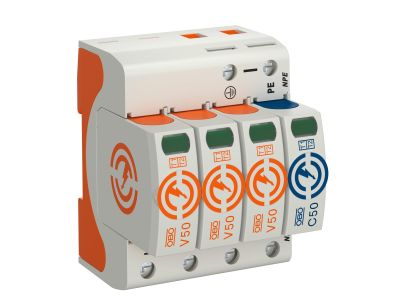

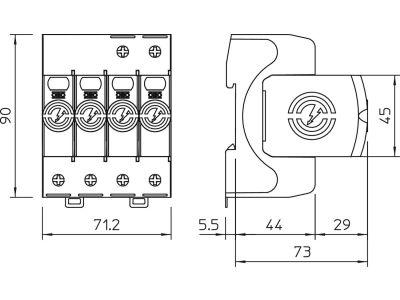

Ogranicznik przepięć, 4P Typ 1+2 (kl. B+C) V50-3+NPE-280 | 5093526 Obo Bettermann

Opis i Kluczowe Cechy

Ogranicznik przepięć V50-3+NPE-280 marki Obo Bettermann to zaawansowane rozwiązanie klasy 1+2 (dawniej B+C), zaprojektowane do kompleksowej ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Urządzenie charakteryzuje się 4-biegunową konstrukcją (3+NPE), co czyni je idealnym wyborem dla systemów zasilania pracujących w układach sieci TT, TN-S oraz TN-C-S. Maksymalne napięcie trwałej pracy AC na poziomie 280V gwarantuje stabilność operacyjną nawet w przypadku wahań napięcia w sieci zasilającej.

• Wysoka zdolność odprowadzania prądów: Prąd udarowy (10/350 µs) wynosi 12,5 kA na biegun, co zapewnia skuteczną ochronę przed bezpośrednimi uderzeniami pioruna.
• Zintegrowana ochrona: Połączenie typu 1 i 2 pozwala na redukcję liczby urządzeń w rozdzielnicy, oszczędzając miejsce na szynie DIN.
• Sygnalizacja optyczna: Wyraźny wskaźnik na froncie urządzenia pozwala na błyskawiczną weryfikację stanu technicznego wkładek bez konieczności użycia specjalistycznych przyrządów pomiarowych.
• Wymienne wkładki: Konstrukcja modułowa umożliwia szybką wymianę zużytego elementu bez konieczności demontażu całej podstawy ogranicznika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zapewnia deklarowany poziom ochrony Up oraz wytrzymałość na prądy udarowe i znamionowe prądy wyładowcze.

Zastosowanie

Ogranicznik V50-3+NPE-280 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest dedykowany do montażu w rozdzielnicach głównych jako pierwszy stopień ochrony. Dzięki uniwersalności w zakresie układów sieciowych (TT, TN-S, TN-C-S), stanowi standardowe wyposażenie obiektów wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych, gdzie ryzyko wystąpienia przepięć o wysokiej energii jest znaczne.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Poniżej znajdują się kluczowe wytyczne dla instalatorów:

• Montaż na szynie: Urządzenie należy zamontować na standardowej szynie DIN 35 mm w pozycji pionowej.
• Długość przewodów: Aby zminimalizować spadek napięcia na indukcyjności przewodów, łączna długość kabli przyłączeniowych nie powinna przekraczać 0,5 metra.
• Przekroje przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów udarowych, co zapewnia niską impedancję połączenia wyrównawczego.
• Moment dokręcania: Należy przestrzegać momentu dokręcania zacisków śrubowych określonego przez producenta, aby zapewnić trwały i pewny styk elektryczny, odporny na drgania i zmiany temperatury.

FAQ

1. Czy ogranicznik wymaga dobezpieczenia?
Wymóg stosowania dodatkowego bezpiecznika zależy od wartości prądu zwarciowego w miejscu montażu oraz maksymalnego bezpiecznika wstępnego określonego w dokumentacji technicznej Obo Bettermann.

2. Co oznacza zmiana koloru w okienku inspekcyjnym?
Zmiana koloru z zielonego na czerwony oznacza, że wkładka uległa uszkodzeniu w wyniku odprowadzenia zbyt dużego przepięcia i musi zostać niezwłocznie wymieniona na nową, aby przywrócić pełną ochronę instalacji.

3. Czy urządzenie chroni przed przepięciami w sieciach IT?
Prezentowany model jest przeznaczony do sieci TT, TN-S oraz TN-C-S. W przypadku sieci IT należy dobrać ogranicznik o odpowiednich parametrach napięciowych i konfiguracji biegunów.
