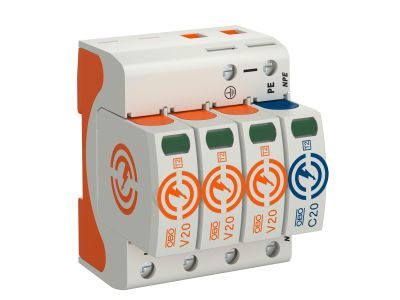

Ogranicznik przepięć 4-biegunowy klasy C, Typ 2, V20-3+NPE-280 | 5095253 Obo Bettermann

Opis i Kluczowe Cechy

Ogranicznik przepięć Obo Bettermann V20-3+NPE-280 (SKU: 5095253) to zaawansowane rozwiązanie klasy C (Typ 2), zaprojektowane do kompleksowej ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Urządzenie posiada konfigurację 4-biegunową (3+NPE), co czyni je idealnym wyborem dla systemów pracujących w układzie sieci TN-S. Maksymalne napięcie trwałej pracy AC na poziomie 280V gwarantuje stabilność działania nawet w przypadku wahań napięcia w sieci zasilającej.

• Wysoka zdolność odprowadzania energii: Znamionowy prąd wyładowczy wynoszący 40 kA pozwala na skuteczne zabezpieczenie czułych odbiorników energii przed gwałtownymi skokami napięcia.
• Sygnalizacja zadziałania: Urządzenie zostało wyposażone w optyczny wskaźnik stanu, który umożliwia natychmiastową weryfikację sprawności wkładki bez konieczności użycia specjalistycznych przyrządów pomiarowych.
• Modułowa konstrukcja: Wymienne wkładki pozwalają na szybką konserwację i wymianę zużytych elementów bez konieczności demontażu całej podstawy z szyny montażowej.
• Bezpieczeństwo NPE: Zastosowanie iskiernika sumarycznego NPE eliminuje ryzyko wystąpienia prądów upływu do przewodu ochronnego, co jest kluczowe dla zachowania ciągłości zasilania i ochrony przeciwporażeniowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, definiującej parametry dla urządzeń do ograniczania przepięć w sieciach niskiego napięcia. Dzięki certyfikacji Typu 2, aparat ten stanowi fundament skutecznej kaskadowej ochrony przeciwprzepięciowej w budynkach mieszkalnych, komercyjnych oraz przemysłowych.

Zastosowanie

Ogranicznik V20-3+NPE-280 znajduje szerokie zastosowanie jako drugi stopień ochrony w rozdzielnicach głównych i oddziałowych. Jest dedykowany do ochrony instalacji w obiektach, gdzie wymagany jest wysoki poziom bezpieczeństwa aparatury modułowej, systemów automatyki oraz sprzętu IT. Dzięki charakterystyce Typu 2, skutecznie redukuje napięcie udarowe do poziomu bezpiecznego dla większości urządzeń końcowych zasilanych napięciem 230/400V AC.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zapewnienia deklarowanego poziomu ochrony. Poniżej znajdują się wytyczne dla instalatorów:

• Montaż na szynie DIN: Urządzenie jest przystosowane do standardowej szyny TS35 (35 mm), co zapewnia kompatybilność z większością nowoczesnych rozdzielnic.
• Długość przewodów: Aby zminimalizować indukcję napięcia na przewodach, łączna długość przewodów przyłączeniowych (L + PE) nie powinna przekraczać 0,5 metra.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy przepływie prądów udarowych.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów zwarciowych instalacji, zgodnie z dokumentacją techniczną producenta Obo Bettermann.

FAQ

1. Czy wkładki w ograniczniku V20 są wymienne?
Tak, konstrukcja ogranicznika pozwala na wymianę samych modułów ochronnych po ich zadziałaniu, co znacznie obniża koszty eksploatacji systemu ochrony przeciwprzepięciowej.

2. Jak interpretować sygnalizację na urządzeniu?
Kolor zielony oznacza pełną sprawność urządzenia i gotowość do ochrony. Zmiana koloru na czerwony sygnalizuje konieczność niezwłocznej wymiany wkładki z powodu jej termicznego uszkodzenia po odprowadzeniu przepięcia.

3. Czy ten model nadaje się do sieci TN-C?
Prezentowany model 3+NPE jest dedykowany do sieci TN-S. W przypadku sieci TN-C należy zastosować wariant 3-polowy bez modułu NPE, dopasowany do specyfiki układu wspólnego przewodu ochronno-neutralnego.
