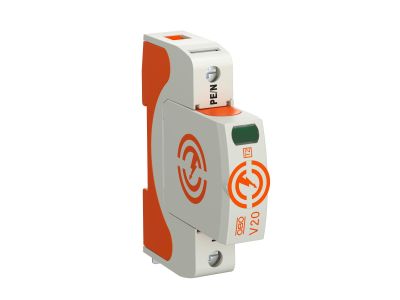

Ogranicznik przepięć, 1P Typ 2 (kl. C) V20-1-280 | 5095161 Obo Bettermann

Opis i Kluczowe Cechy

Ogranicznik przepięć V20-1-280 o numerze katalogowym 5095161 to zaawansowane rozwiązanie od renomowanego producenta Obo Bettermann, zaprojektowane do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Jest to wersja jednobiegunowa (1P) sklasyfikowana jako Typ 2 (dawniej klasa C), co czyni ją idealnym elementem ochrony w rozdzielnicach głównych i podrozdzielnicach. Urządzenie charakteryzuje się napięciem znamionowym 280V, co zapewnia bezpieczny margines pracy w standardowych sieciach niskiego napięcia. Kluczową cechą jest wymienna wkładka warystorowa, która pozwala na szybką konserwację bez konieczności demontażu całej podstawy z szyny DIN. Ogranicznik posiada zintegrowany wskaźnik optyczny informujący o stanie zużycia elementu zabezpieczającego, co znacząco ułatwia diagnostykę systemu ochrony przeciwprzepięciowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji VDE oraz zgodności z dyrektywami unijnymi, inżynierowie i instalatorzy mogą mieć pewność, że komponent ten jest w pełni kompatybilny z nowoczesnymi systemami elektroenergetycznymi i zapewnia deklarowany poziom ochrony Up.

Zastosowanie

Ogranicznik V20-1-280 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jako ochrona Typu 2, jest dedykowany do eliminowania przepięć indukowanych oraz ograniczania napięć pozostałych po pierwszym stopniu ochrony (Typ 1). Jest to rozwiązanie niezbędne do zabezpieczania czułych odbiorników energii, takich jak systemy automatyki budynkowej, sprzęt IT oraz zaawansowane układy sterowania. Dzięki kompaktowej budowie zajmującej tylko jeden moduł (17,5 mm), doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej wewnątrz szaf sterowniczych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN 35 mm (TS35). Aby zapewnić optymalną skuteczność ochrony, należy dbać o jak najkrótsze przewody przyłączeniowe (zasada 0,5 metra całkowitej długości przewodów). Zaciski śrubowe urządzenia pozwalają na pewne mocowanie przewodów o różnych przekrojach, jednak zaleca się stosowanie odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną producenta, aby uniknąć poluzowania styków pod wpływem drgań lub zmian temperatury. Wkładka powinna być skierowana w sposób umożliwiający łatwy odczyt wskaźnika optycznego.

FAQ

• Czy wkładka w ograniczniku V20 jest wymienna? Tak, konstrukcja urządzenia pozwala na wymianę samej wkładki warystorowej po jej zadziałaniu, bez konieczności odłączania przewodów od podstawy.
• Co oznacza kolor czerwony na wskaźniku? Kolor czerwony sygnalizuje uszkodzenie elementu zabezpieczającego i konieczność niezwłocznej wymiany wkładki na nową w celu przywrócenia ochrony instalacji.
• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Model V20-1-280 to Typ 2, który chroni przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w budynek, należy zastosować ogranicznik Typu 1 lub kombinowany Typ 1+2.
