ogranicznik poboru mocy, trójfazowy, pomiar bezpośredni do 50kW, montaż na szynie DIN | OM-630 F&F

Opis i Kluczowe Cechy

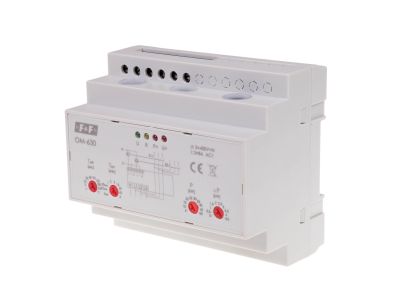

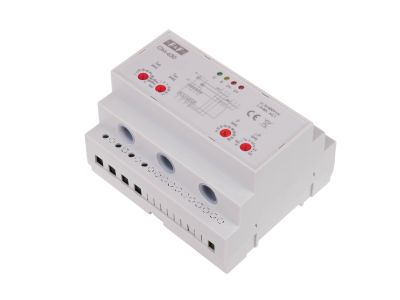

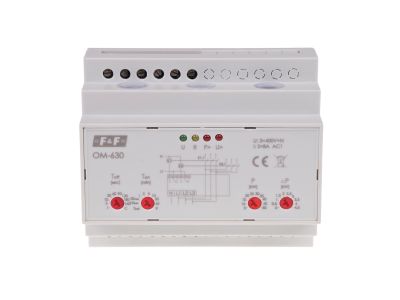

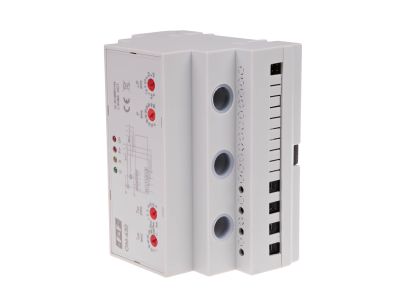

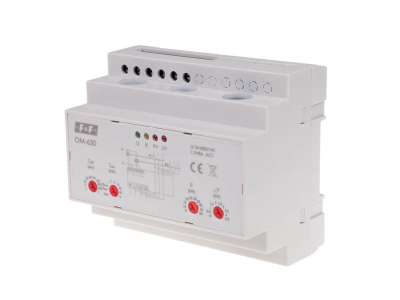

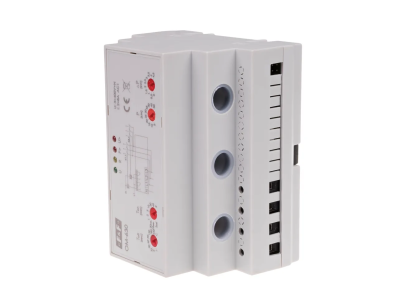

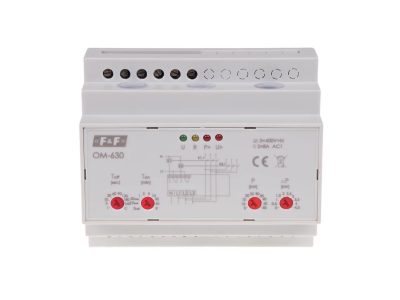

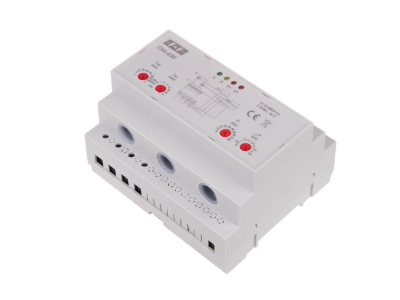

Trójfazowy ogranicznik poboru mocy OM-630 z pomiarem bezpośrednim do 50 kW umożliwia precyzyjną kontrolę i odłączanie odbiorników przy przekroczeniu zadanego progu mocy. Urządzenie wyposażone jest w dwa przekaźniki wykonawcze z zestykami NO/NC (8 A AC-1) oraz wbudowaną funkcję przekaźnika napięciowego. Montowane na szynie TH35 w obudowie 6 modułów (105 mm), zapewnia elastyczne zarządzanie energią w instalacjach trójfazowych.

• Regulowany próg mocy 5–50 kW (precyzja nastawy 0,5 kW): dopasowanie ograniczenia do rzeczywistego obciążenia instalacji, co pozwala uniknąć niepotrzebnych wyłączeń i optymalizować wykorzystanie mocy umownej.
• Dwa przekaźniki wykonawcze 2×NO/NC (AC-1 8 A): umożliwiają odłączanie dwóch niezależnych obwodów, co zwiększa elastyczność sterowania odbiornikami priorytetowymi i niepriorytetowymi.
• Pomiar bezpośredni do 50 kW bez przekładników: uproszczona instalacja, mniejsze straty i wyższa dokładność pomiaru prądu (3%) w zakresie 3–100 A.
• Funkcja przekaźnika napięciowego z regulowanymi progami (160 V / 260 V): chroni urządzenia przed zbyt niskim i zbyt wysokim napięciem, z regulowanymi czasami zadziałania (5 s / 0,1 s).
• Regulowane czasy Toff (1–240 s) i TON (2–3600 s): opóźnione wyłączanie i załączanie zapobiega niepotrzebnym przełączeniom w przypadku krótkotrwałych skoków mocy.

Zgodność z Normami

Ogranicznik OM-630 został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Spełnia standardy DIN dotyczące montażu na szynie TH35 oraz stopnia ochrony IP20, właściwego dla aparatury instalowanej w suchych pomieszczeniach rozdzielnic.

Zastosowanie

Ogranicznik poboru mocy OM-630 przeznaczony jest do ciągłego monitorowania mocy pobieranej przez odbiorniki trójfazowe i odłączania ich w przypadku przekroczenia zadanego progu. Znajduje zastosowanie w instalacjach wymagających zarządzania energią i ochrony przed przeciążeniem.

• Sterowanie odbiornikami w obiektach przemysłowych i komercyjnych w celu uniknięcia przekroczenia mocy umownej i dodatkowych opłat.
• Ochrona linii produkcyjnych przez odłączanie mniej krytycznych odbiorników przy wzroście obciążenia.
• Współpraca z systemami automatyki budynkowej (BMS) jako element inteligentnego zarządzania energią.
• Wykorzystanie wbudowanego przekaźnika napięciowego do zabezpieczania urządzeń przed zbyt niskim lub zbyt wysokim napięciem zasilania.

Wskazówki Montażowe

Montaż ogranicznika OM-630 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm). Przyłącze przewodów wykonaj za pomocą zacisków śrubowych o przekroju do 4 mm², dokręcając z momentem 0,5 Nm zgodnie z dokumentacją producenta. Przekrój przewodów dobierz odpowiednio do prądu obciążenia przekaźników (8 A). Stopień ochrony IP20 wymaga montażu w obudowie rozdzielnicy.

FAQ

• Czy ogranicznik OM-630 posiada podświetlenie? Nie, model OM-630 nie jest wyposażony w podświetlenie. Stan pracy sygnalizowany jest za pomocą wbudowanych wskaźników (brak szczegółów w dokumentacji).
• Jaki jest stopień ochrony urządzenia? Ogranicznik posiada stopień ochrony IP20 – jest odporny na kontakt palcem z częściami pod napięciem, ale wymaga montażu w suchym pomieszczeniu, np. w rozdzielnicy.
• Jaka jest konfiguracja styków przekaźników? Urządzenie zawiera dwa przekaźniki z zestykami przełącznymi NO/NC (normalnie otwarty i normalnie zamknięty). Każdy styk może przełączać prąd do 8 A w kategorii AC-1.
