Ogranicznik poboru mocy OM-616 montaż p/t | OM-616 F&F

Opis i Kluczowe Cechy

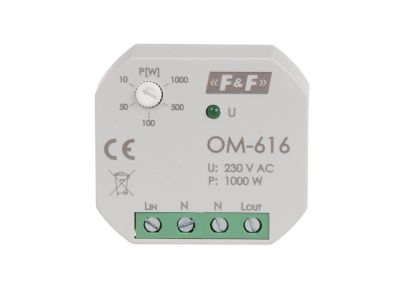

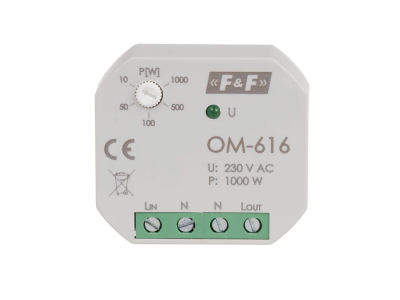

Ogranicznik poboru mocy OM-616 (montaż podtynkowy) to urządzenie łączące funkcję ogranicznika mocy oraz przekaźnika napięciowego. Przeznaczony do bezpośredniej kontroli mocy gniazd wtykowych, pozwala na ustawienie progu mocy w zakresie 0,02–1 kW. Zasilany napięciem 85–265 V AC, wyposażony w przekaźnik o maksymalnym prądzie obciążenia AC-1 5 A i styku 1×NO. Montowany w puszce podtynkowej Ø60, o wymiarach Ø54 (48×43 mm) i wysokości 20 mm. Dzięki funkcji przekaźnika napięciowego odłącza wyjście przy napięciu powyżej 270 V lub poniżej 150 V, chroniąc podłączone urządzenia.

• Regulowany próg mocy (0,02–1 kW): Możliwość precyzyjnego ustawienia maksymalnego poboru mocy z gniazdka, co zapobiega przeciążeniom i ogranicza zużycie energii.
• Funkcja przekaźnika napięciowego: Automatyczne odłączenie wyjścia przy napięciu zasilania 150 V lub >270 V (z opóźnieniem odpowiednio 10 s i 0,3 s), zabezpiecza odbiorniki przed szkodliwymi wahaniami napięcia.
• Prąd obciążenia AC-1 5 A: Wystarczający do sterowania większością urządzeń jednofazowych o małej mocy, np. czajników, lamp, ładowarek.
• Styk 1×NO (normalnie otwarty): Zapewnia prostą konfigurację – załączenie następuje po spełnieniu warunków napięciowych i mocy.
• Montaż podtynkowy w puszce Ø60: Kompaktowa obudowa IP20 pozwala na instalację w standardowych puszkach podtynkowych, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane komponenty i konstrukcja zapewniają bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

OM-616 przeznaczony jest do bezpośredniej kontroli mocy gniazd wtykowych w miejscach, gdzie konieczne jest ograniczenie poboru mocy z pojedynczego gniazdka. Dodatkowa funkcja przekaźnika napięciowego chroni odbiorniki przed przepięciami i zbyt niskim napięciem.

• Ograniczenie mocy w gniazdach w hotelach, internatach, szpitalach, budynkach użyteczności publicznej – zapobiega przeciążeniom i oszczędza energię.
• Zabezpieczenie odbiorników przed zbyt wysokim (powyżej 270 V) lub zbyt niskim (poniżej 150 V) napięciem sieciowym – funkcja przekaźnika napięciowego z opóźnieniem czasowym.
• Automatyczne odłączanie zasilania w przypadku przekroczenia ustawionego progu mocy – idealne do kontroli zużycia w miejscach tymczasowych lub wynajmowanych.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Ogranicznik przeznaczony jest do montażu w puszce podtynkowej Ø60 mm. Połączeń dokonujemy za pomocą zacisków śrubowych o maksymalnym przekroju przewodu 2,5 mm². Moment dokręcający wynosi 0,4 Nm. Przewody należy dobrać do prądu obciążenia (max 5 A). Urządzenie należy instalować w suchym pomieszczeniu (stopień ochrony IP20).

FAQ

• Czy ogranicznik posiada podświetlenie lub diodę LED sygnalizującą stan? W specyfikacji nie podano informacji o podświetleniu – urządzenie nie posiada wbudowanej sygnalizacji świetlnej.
• Jaki jest stopień ochrony i gdzie można go montować? Urządzenie ma stopień ochrony IP20, co oznacza, że jest odporne na dotyk palcem, ale nie na wilgoć. Należy montować w suchych pomieszczeniach wewnętrznych w puszce podtynkowej.
• Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty? Konfiguracja styków to 1 × NO (normalnie otwarty). Oznacza to, że w stanie spoczynku styk jest rozwarty, a załączenie następuje po spełnieniu warunków napięciowych i mocy.
