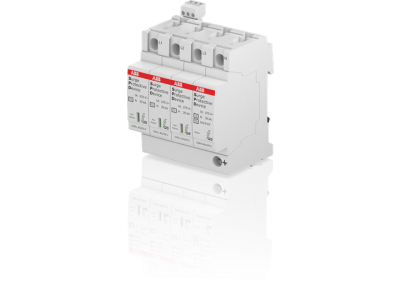

Ogranicznik OVR T2 3N 40-275 P TS QS, pro M compact | 2CTB803973R0500 ABB

Alternatywny kod produktu: 2CTB803973R0500

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 3N 40-275 P TS QS (symbol 2CTB803973R0500) to urządzenie z serii pro M compact, przeznaczone do ochrony niskonapięciowych systemów odbiorczych przed przepięciami atmosferycznymi i łączeniowymi. Chroni instalację poprzez odprowadzanie prądów udarowych do ziemi, zapobiegając uszkodzeniom podłączonych odbiorników. Wyposażony w styk pomocniczy (TS) sygnalizujący stan pracy.

• Typ 2 zgodnie z IEC 61643-11: Przetestowany jako ogranicznik przepięć klasy drugiego, zapewnia ochronę przeciwprzepięciową w instalacjach elektrycznych.
• Znamionowe napięcie trwałej pracy Un: 275V: Przystosowany do pracy w sieciach 230/400V z neutralnym.
• Imax (maksymalny prąd udarowy): 40kA:
• Styk pomocniczy TS: Umożliwia zdalną sygnalizację stanu pracy ogranicznika – przydatny w systemach monitoringu i automatyki.
• Kompatybilność z System pro M compact: Zapewnia łatwy montaż i integrację z aparaturą modułową tej serii.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć typu 2 oraz jest zgodny z dyrektywami unijnymi. Posiada oznaczenie CE.

Zastosowanie

Ograniczniki OVR T2 3N 40-275 P TS QS znajdują zastosowanie w instalacjach elektrycznych, gdzie wymagana jest skuteczna ochrona przed przepięciami.

• Ochrona rozdzielnic budynkowych i przemysłowych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie czułej elektroniki (np. układy sterowania, komputery, systemy alarmowe).
• Współpraca z aparaturą modułową serii pro M compact w instalacjach przemysłowych i komercyjnych.
• Stosowanie w sieciach 230/400V z neutralnym, gdzie wymagana jest wysoka wytrzymałość na udary prądowe.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie DIN w rozdzielnicy elektrycznej. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Ogranicznik należy podłączyć zgodnie z oznaczeniami L1, L2, L3, N, PE – neutralny i uziemiający muszą być poprawnie podłączone. Styk pomocniczy TS należy podłączyć do systemu sygnalizacji zgodnie z dokumentacją techniczną. Po montażu przeprowadzić test działania zgodnie z instrukcją producenta.

FAQ

• Czy ogranicznik OVR T2 wymaga dodatkowych zabezpieczeń? Tak – zaleca się stosowanie dodatkowych zabezpieczeń (np. bezpieczników topikowych) na wejściu układu ochrony przeciwprzepięciowej, zgodnie z dobrymi praktykami instalacyjnymi.
• Jakie jest maksymalne napięcie trwałej pracy Un? Znamionowe napięcie trwałej pracy wynosi 275V, co czyni go odpowiednim dla sieci 230/400V z neutralnym.
• Czy styk pomocniczy TS jest standardowym wyposażeniem? Tak – styk pomocniczy TS jest integralną częścią modelu OVR T2 3N 40-275 P TS QS i umożliwia zdalną sygnalizację stanu pracy.
