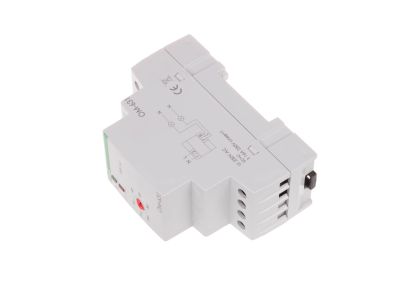

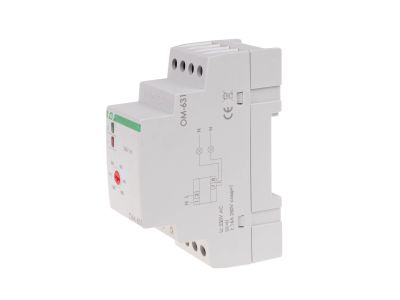

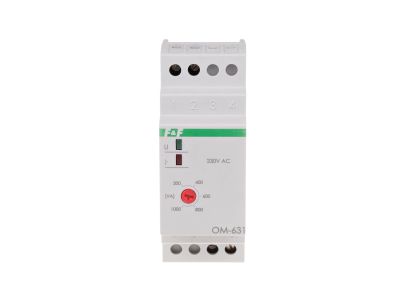

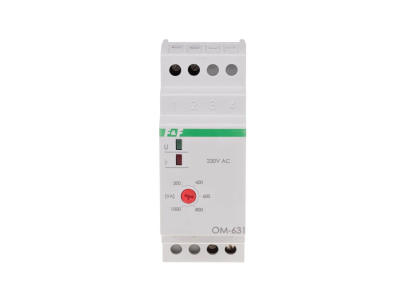

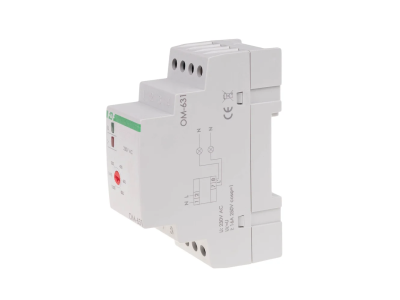

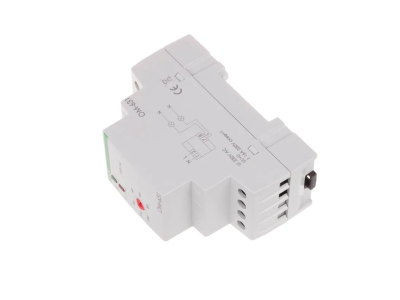

Ogranicznik mocy OM-631, 200-1000VA montaż na szynie DIN | OM-631 F&F

Opis i Kluczowe Cechy

Ogranicznik mocy OM-631 marki F&F to zaawansowane urządzenie modułowe zaprojektowane do monitorowania i kontrolowania poboru energii elektrycznej w obwodach jednofazowych. Jego głównym zadaniem jest automatyczne odłączenie zasilania w sytuacji, gdy suma mocy pobieranej przez podłączone odbiorniki przekroczy zdefiniowany przez użytkownika próg. Urządzenie pozwala na precyzyjną regulację mocy zadziałania w szerokim zakresie od 200 VA do 1000 VA, co czyni je niezwykle elastycznym rozwiązaniem w systemach zarządzania energią.

• Precyzyjny element wykonawczy: Zastosowanie wysokiej jakości przekaźnika o konfiguracji styków 1 × NO (zwierny) gwarantuje pewne przełączanie obciążeń o prądzie do 16 A w kategorii AC-1.
• Inteligentna zwłoka czasowa: Opóźnienie zadziałania wynoszące od 1,5 do 2 sekund zapobiega niepożądanym rozłączeniom przy krótkotrwałych, udarowych skokach mocy, które mogą wystąpić podczas rozruchu urządzeń.
• Automatyczny powrót: Po odłączeniu zasilania, ogranicznik odczekuje stały czas 30 sekund przed ponowną próbą załączenia obwodu, co chroni instalację przed częstymi cyklami włącz/wyłącz.
• Energooszczędność: Własny pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w rozdzielnicy.

Zgodność z Normami

Ogranicznik mocy OM-631 został zaprojektowany zgodnie z rygorystycznymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Przystosowanie do pracy w szerokim zakresie temperatur od -25°C do +50°C potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych panujących wewnątrz budynków.

Zastosowanie

OM-631 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowe jest zapobieganie niekontrolowanemu poborowi mocy. Jest idealnym rozwiązaniem w budownictwie wielorodzinnym, akademikach czy obiektach komercyjnych, gdzie konieczne jest ograniczenie mocy przydzielonej dla konkretnego lokalu lub obwodu. Może służyć jako zabezpieczenie przed nielegalnym poborem energii poza limitem umownym lub jako element chroniący instalację przed przegrzaniem wynikającym z nadmiernego obciążenia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Szerokość urządzenia wynosi 35 mm, co odpowiada dwóm modułom w rozdzielnicy. Poniżej znajdują się kluczowe wytyczne techniczne:

• Przyłącze przewodów: Zaciski śrubowe o przekroju 4,0 mm² pozwalają na stabilne i bezpieczne podłączenie przewodów o odpowiedniej obciążalności prądowej.
• Moment dokręcania: Zalecany moment dokręcający wynosi 0,5 Nm, co zapewnia optymalny styk elektryczny i zapobiega uszkodzeniu zacisków.
• Histereza: Urządzenie posiada wbudowaną histerezę powrotu zasilania na poziomie 2%, co stabilizuje pracę układu przy wartościach mocy bliskich progu zadziałania.

FAQ

1. Czy ogranicznik OM-631 wymaga zewnętrznego zasilania?
Tak, urządzenie wymaga zasilania napięciem 230 V AC, które jest jednocześnie napięciem monitorowanym.

2. Co się stanie, jeśli po 30 sekundach moc nadal będzie przekroczona?
Jeśli po upływie czasu powrotu (30 s) pobór mocy w obwodzie nadal przekracza ustawioną wartość (np. 1000 VA), ogranicznik ponownie odłączy zasilanie po upływie 1,5-2 sekund.

3. Czy urządzenie posiada separację styku?
Nie, model OM-631 nie posiada separacji galwanicznej styku, co należy uwzględnić podczas projektowania schematu połączeń.
