Ogranicznik mocy OM-2 regulowany czas powrotu montaż natablicowy, 200-2000VA | OM-2 F&F

Opis i Kluczowe Cechy

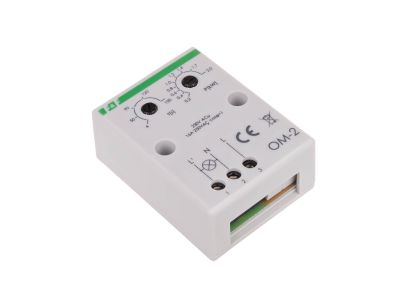

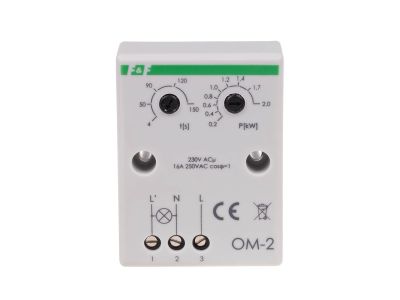

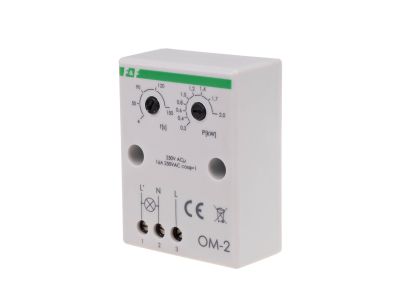

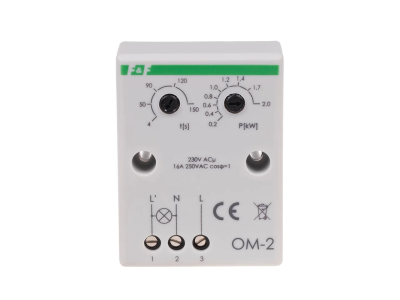

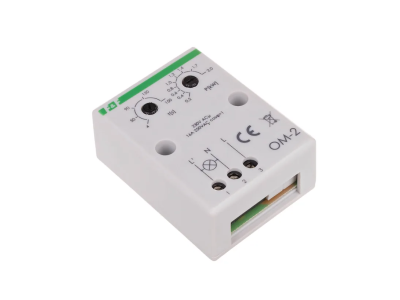

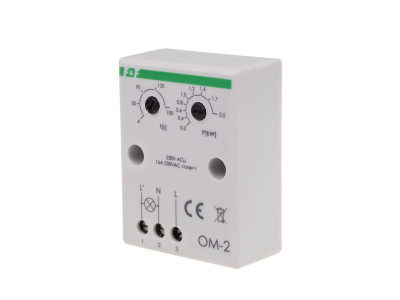

Ogranicznik mocy OM-2 to urządzenie przeznaczone do automatycznego odłączania zasilania obwodu instalacji elektrycznej przy przekroczeniu ustalonej wartości mocy pobieranej. Wyposażony w przekaźnikowy element wykonawczy ze stykiem normalnie otwartym (1×NO) o maksymalnym prądzie obciążenia AC-1 16 A, co zapewnia bezpieczne odcięcie obwodu o znacznym obciążeniu bez ryzyka przegrzania styków. Urządzenie oferuje regulację mocy zadziałania w zakresie 200–2000 VA oraz regulowany czas powrotu zasilania (4–150 s), co pozwala na elastyczne dostosowanie do charakterystyki odbiorników. Kompaktowe wymiary (51×67×26 mm) i montaż natynkowy ułatwiają instalację na tablicy lub ścianie.

• Regulowana moc zadziałania 200–2000 VA: Umożliwia precyzyjne ustawienie progu odcięcia, dostosowanego do konkretnych odbiorników, chroniąc instalację przed przeciążeniem.
• Regulowany czas powrotu zasilania 4–150 s: Opóźnienie ponownego załączenia zapobiega częstemu przełączaniu przy chwilowych przekroczeniach mocy, zwiększając stabilność pracy.
• Przekaźnikowy element wykonawczy 1×NO, prąd AC-1 16 A: Zapewnia bezpieczne odłączanie obwodów rezystancyjnych o dużym obciążeniu, z histerezą 2% zapobiegającą oscylacjom.
• Opóźnienie zadziałania 1,5–2 s: Krótki czas opóźnienia ignoruje impulsowe skoki mocy, odcinając zasilanie dopiero przy stabilnym przekroczeniu progu.
• Montaż natynkowy, stopień ochrony IP20: Łatwy montaż na tablicy lub ścianie w suchych pomieszczeniach, z ochroną przed ciałami stałymi o średnicy ≥12,5 mm.

Zgodność z Normami

Ogranicznik mocy OM-2 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony jest do użytku w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik mocy OM-2 znajduje zastosowanie wszędzie tam, gdzie konieczne jest automatyczne odcięcie zasilania po przekroczeniu ustalonej wartości mocy pobieranej przez odbiorniki:

• Zabezpieczenie obwodów grzewczych elektrycznych (grzałki, bojlery) przed przeciążeniem.
• Ochrona obwodów oświetlenia żarowego i halogenowego przed przekroczeniem mocy.
• Sterowanie odbiornikami w instalacjach tymczasowych – odłączanie przy zbyt dużym poborze mocy.
• Automatyczne ograniczenie mocy w domowych obwodach np. przy ładowaniu pojazdów elektrycznych.

Wskazówki Montażowe

Montaż ogranicznika mocy OM-2 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się natynkowo (na ścianie lub tablicy) za pomocą dołączonych elementów mocujących. Przewody podłączyć do zacisków śrubowych (przekrój do 2,5 mm²) z momentem dokręcającym 0,4 Nm. Przekrój przewodów dobrać do prądu obciążenia. Po zakończeniu montażu sprawdzić poprawność połączeń i ustawić żądane wartości mocy oraz czasu powrotu zgodnie z dokumentacją producenta.

FAQ

• Czy ogranicznik mocy OM-2 posiada podświetlenie? Nie, urządzenie nie jest wyposażone w podświetlenie – stan pracy sygnalizowany jest jedynie załączaniem/wyłączaniem zasilania.
• Jaki jest stopień ochrony ogranicznika? Stopień ochrony IP20 oznacza, że ogranicznik jest zabezpieczony przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy ≥12,5 mm. Nie jest odporny na wilgoć – przeznaczony do suchych pomieszczeń.
• Czy styk ogranicznika zapewnia separację galwaniczną? Nie, zgodnie z danymi technicznymi styk nie posiada separacji. Oznacza to, że w stanie wyłączenia obwód nie jest w pełni odizolowany od sieci – przed pracami serwisowymi należy odłączyć zasilanie główne.
