Opis i Kluczowe Cechy

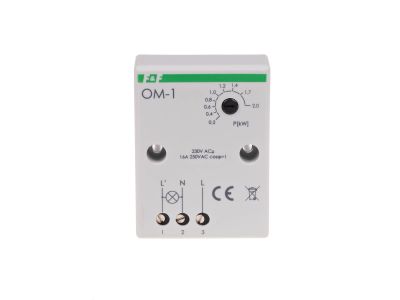

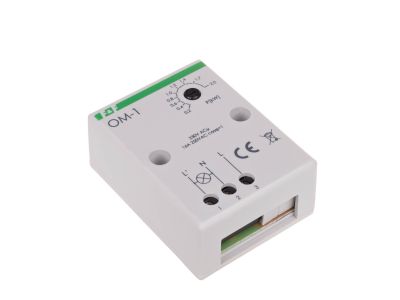

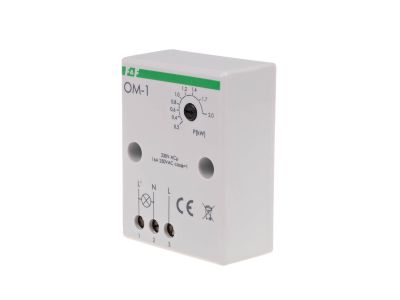

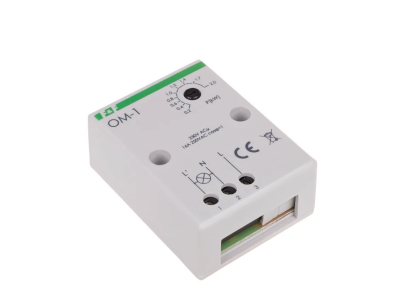

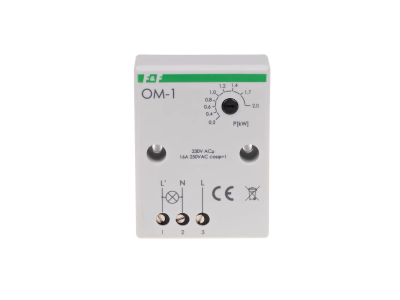

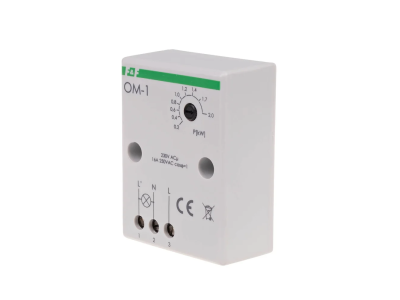

Ogranicznik mocy OM-1 marki F&F to zaawansowane urządzenie elektrotechniczne zaprojektowane do monitorowania i kontrolowania poboru energii w obwodach jednofazowych. Jego głównym zadaniem jest automatyczne odłączenie zasilania w sytuacji, gdy suma mocy podłączonych odbiorników przekroczy zdefiniowany przez użytkownika próg. Urządzenie pracuje przy napięciu zasilania 230 V AC i pozwala na precyzyjną regulację mocy zadziałania w szerokim zakresie od 200 do 2000 VA, co czyni go niezwykle elastycznym rozwiązaniem w zarządzaniu energią.

• Precyzyjny element wykonawczy: Zastosowanie wysokiej jakości przekaźnika o konfiguracji styków 1 × NO (normalnie otwarty) gwarantuje niezawodność przełączania przy maksymalnym prądzie obciążenia wynoszącym 16 A w kategorii AC-1.
• Inteligentna zwłoka czasowa: Opóźnienie zadziałania wynoszące od 1,5 do 2 sekund zapobiega niepożądanym rozłączeniom przy krótkotrwałych, przejściowych skokach poboru mocy.
• Automatyczny powrót: Po odłączeniu obwodu, urządzenie odczekuje stały czas powrotu zasilania wynoszący 30 sekund, po czym podejmuje próbę ponownego załączenia, co eliminuje konieczność ręcznej interwencji personelu technicznego.
• Energooszczędność: Własny pobór mocy na poziomie zaledwie 0,8 W sprawia, że ogranicznik jest urządzeniem ekonomicznym w eksploatacji ciągłej.

Zgodność z Normami

Ogranicznik mocy OM-1 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 wskazuje na przeznaczenie do montażu w miejscach osłoniętych przed bezpośrednim działaniem czynników atmosferycznych. Urządzenie zachowuje pełną sprawność operacyjną w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego przemysłową wytrzymałość i stabilność parametrów pracy w zmiennych warunkach środowiskowych.

Zastosowanie

OM-1 znajduje szerokie zastosowanie w instalacjach, gdzie konieczne jest ograniczenie całkowitego poboru mocy w celu uniknięcia przeciążenia sieci lub wymuszenia oszczędności energii. Jest idealnym rozwiązaniem dla:

• Budownictwa wielorodzinnego: Zapobieganie nielegalnemu poborowi energii z klatek schodowych lub piwnic.
• Hoteli i pensjonatów: Ograniczenie mocy w pokojach gościnnych, aby zapobiec używaniu urządzeń o wysokim poborze prądu (np. grzejników elektrycznych).
• Systemów zasilania awaryjnego: Ochrona przetwornic i agregatów prądotwórczych przed przeciążeniem, które mogłoby doprowadzić do ich uszkodzenia.
• Rozdzielnic przemysłowych: Jako element zabezpieczający konkretne sekcje odbiorcze.

Wskazówki Montażowe

Urządzenie przeznaczone jest do montażu natynkowego (natablicowego). Kompaktowe wymiary 51×67×26 mm pozwalają na łatwą instalację nawet w ograniczonej przestrzeni. Podczas montażu należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze elektryczne: Wykorzystanie zacisków śrubowych o przekroju znamionowym 2,5 mm² pozwala na stabilne przesyłanie energii i pewny styk elektryczny.
• Moment dokręcania: Zalecany moment dokręcania śrub wynosi 0,4 Nm, co zapewnia optymalne połączenie bez ryzyka uszkodzenia gwintów lub struktury przewodu.
• Histereza: Należy pamiętać o fabrycznej histerezie powrotu zasilania na poziomie 2%, która stabilizuje pracę układu przy wartościach granicznych.
• Bezpieczeństwo: Prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka przy odłączonym napięciu zasilania.

FAQ

1. Czy ogranicznik OM-1 posiada separację styku?
Nie, model OM-1 nie posiada separacji styku. Należy to uwzględnić podczas projektowania schematu połączeń w rozdzielnicy.

2. Co się stanie, jeśli moc pobierana przez odbiorniki nadal będzie zbyt wysoka po 30 sekundach?
Urządzenie podejmie próbę załączenia zasilania, jednak po upływie czasu opóźnienia (1,5-2 s) ponownie rozłączy obwód. Proces ten będzie się powtarzał do momentu ustąpienia przeciążenia.

3. Czy można regulować czas powrotu zasilania?
W modelu OM-1 czas powrotu zasilania jest stały i wynosi 30 sekund. Regulacji podlega jedynie próg mocy zadziałania w zakresie 200-2000 VA.
