ogranicznik mocy, montaż na szynie DIN | OM-623 F&F

Opis i Kluczowe Cechy

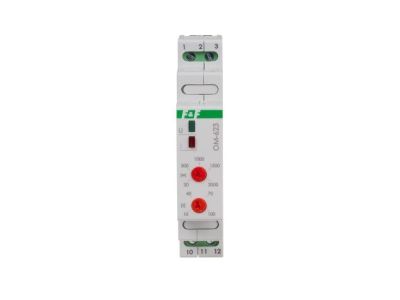

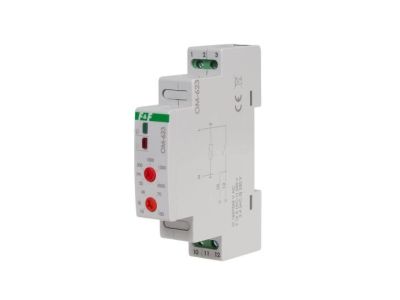

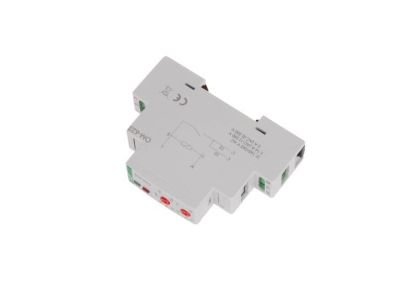

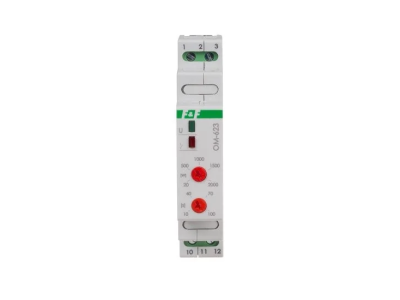

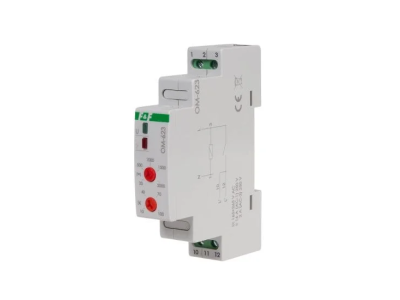

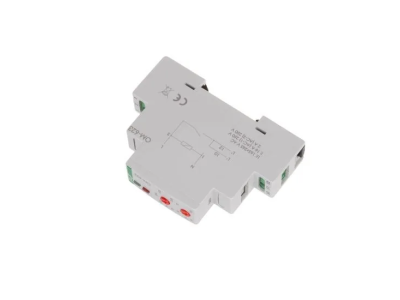

Ogranicznik mocy OM-623 (symbol OM-623) przeznaczony do montażu na szynie DIN to kompaktowe urządzenie zabezpieczające przed przekroczeniem ustalonej wartości mocy pobieranej przez podłączone odbiorniki. Dzięki wbudowanej sygnalizacji LED (zielona/czerwona) ułatwia monitoring stanu pracy instalacji. Zaprojektowany do współpracy z szerokim zakresem obciążeń, w tym oświetleniem LED, transformatorami elektronicznymi oraz urządzeniami grzewczymi.

• Sygnalizacja LED stanu pracy: Zielona dioda (U) sygnalizuje prawidłowe napięcie i możliwość pracy odbiorników; czerwona wskazuje przekroczenie mocy i rozłączenie obwodu – czytelna informacja wizualna bez konieczności stosowania dodatkowych mierników.
• Automatyczne odłączenie przy przeciążeniu: Wbudowany układ wykrywa przekroczenie ustawionego progu mocy i w czasie ≤2 s rozłącza obwód, chroniąc instalację przed uszkodzeniem spowodowanym przeciążeniem.
• Opóźnienie ponownego załączenia (10÷100 s): Eliminuje chwilowe wahania mocy (np. przy rozruchu silników), zapobiegając niepotrzebnym wyłączeniom i zapewniając stabilną pracę odbiorników.
• Współpraca z różnymi typami odbiorników: Kompatybilny z oświetleniem LED, świetlówkami kompaktowymi, transformatorami elektronicznymi, żarówkami standardowymi oraz urządzeniami grzewczymi – uniwersalne zastosowanie w instalacjach mieszanych.
• Montaż na szynie DIN 35 mm: Łatwy i szybki montaż w szafach rozdzielczych, kompaktowa budowa oszczędza miejsce w skrzynkach modułowych.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowane zgodnie z normami dotyczącymi bezpieczeństwa urządzeń elektrycznych i kompatybilności elektromagnetycznej (EMC) dla sprzętu niskonapięciowego.

Zastosowanie

Ogranicznik mocy OM-623 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przed nadmiernym poborem mocy. Idealny do zabezpieczenia obwodów oświetleniowych, gniazd ogólnych oraz dedykowanych obwodów odbiorników o dużej mocy chwilowej.

• Ochrona obwodów oświetleniowych LED i transformatorów elektronicznych przed przeciążeniem przy jednoczesnym załączaniu wielu punktów świetlnych.
• Zabezpieczenie gniazd ogólnych w pomieszczeniach biurowych, magazynach lub warsztatach, gdzie istnieje ryzyko podłączenia urządzeń o zbyt wysokim poborze mocy.
• Ochrona obwodów grzewczych (np. grzejniki, podgrzewacze) w instalacjach mieszkaniowych lub przemysłowych.
• Zastosowanie w systemach automatyki budynkowej (np. sterowanie oświetleniem scenicznym) wymagających precyzyjnego ograniczenia mocy.

Wskazówki Montażowe

Montaż ogranicznika OM-623 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, w warunkach beznapięciowych. Urządzenie należy zamontować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi modułami (zalecane minimum 1 moduł). Po zamontowaniu podłączyć przewody zgodnie z oznaczeniami (L – fazowy, N – neutralny, PE – ochronny). Ustawić żądaną wartość progową mocy zgodnie z dokumentacją techniczną. Przed uruchomieniem sprawdzić prawidłowość podłączenia i stanu izolacji.

FAQ

• Jaką maksymalną moc można ustawić na ograniczniku? Dokładny zakres regulacji mocy nie został podany w danych produktu. Wartość progową należy dostosować do specyfikacji podłączonych odbiorników, kierując się dokumentacją techniczną urządzenia.
• Czy ogranicznik wymaga dodatkowego zabezpieczenia obwodu? Urządzenie posiada wbudowane zabezpieczenie termiczne i zwarciowe, jednak zaleca się stosowanie dodatkowego zabezpieczenia nadprądowego (np. wyłącznika nadprądowego) w obwodzie zasilającym zgodnie z normami instalacyjnymi.
• Czy OM-623 nadaje się do montażu w instalacjach 3-fazowych? Urządzenie przeznaczone jest do pracy w układzie 1-fazowym. Do zabezpieczenia obwodów 3-fazowych należy stosować trzy osobne ograniczniki OM-623 (po jednym na fazę) lub dedykowany moduł 3-fazowy.
