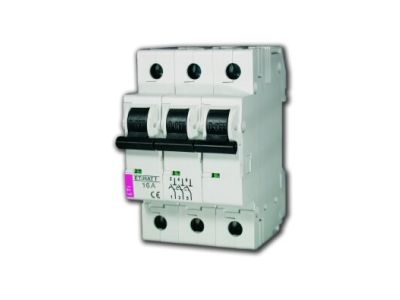

Ogranicznik mocy ETIMAT T 3P 63A | 002181089 Eti

Opis i Kluczowe Cechy

Ogranicznik mocy ETIMAT T 3P 63A to zaawansowany aparat elektryczny zaprojektowany przez renomowanego producenta ETI, dedykowany do pracy w trójfazowych układach zasilania. Urządzenie pełni kluczową rolę jako zabezpieczenie przedlicznikowe, którego głównym zadaniem jest kontrola poboru mocy umownej przez odbiorcę. W przeciwieństwie do standardowych wyłączników nadprądowych, model ETIMAT T został pozbawiony członu zwarciowego (elektromagnetycznego), a wyposażono go wyłącznie w precyzyjny człon przeciążeniowy (termiczny). Taka konstrukcja pozwala na zachowanie pełnej selektywności z zabezpieczeniami nadprądowymi w instalacji odbiorczej, co minimalizuje ryzyko niekontrolowanych przerw w dostawie energii w całym obiekcie.

• Prąd znamionowy 63A: Pozwala na precyzyjne dopasowanie do wysokiej mocy przyłączeniowej określonej w umowie z zakładem energetycznym.
• Konstrukcja 3-biegunowa (3P): Umożliwia jednoczesne zabezpieczenie wszystkich trzech faz w instalacjach przemysłowych i domowych.
• Brak członu zwarciowego: Eliminuje problem przypadkowego wyzwalania przy zwarciach w dalszych częściach instalacji, które powinny być obsługiwane przez wyłączniki typu B lub C.
• Możliwość plombowania: Konstrukcja obudowy pozwala na skuteczne zablokowanie dostępu do zacisków prądowych, co jest wymogiem niezbędnym dla aparatury przedlicznikowej.

Zgodność z Normami

Ogranicznik mocy ETIMAT T został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Urządzenie spełnia wymagania techniczne stawiane przez zakłady energetyczne dla zabezpieczeń głównych i przedlicznikowych. Dzięki wysokiej jakości wykonania, aparat gwarantuje powtarzalność charakterystyk czasowo-prądowych, co przekłada się na bezpieczeństwo użytkowania oraz trwałość instalacji elektrycznej. Produkt posiada certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynku Unii Europejskiej.

Zastosowanie

Głównym obszarem zastosowania ogranicznika ETIMAT T 3P 63A są rozdzielnice główne w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Jest on montowany jako element poprzedzający licznik energii elektrycznej. Dzięki swojej charakterystyce, urządzenie to skutecznie zastępuje tradycyjne wyłączniki selektywne w zakresie swoich prądów znamionowych. Jest to rozwiązanie szczególnie cenione w nowoczesnym budownictwie, gdzie wymagana jest wysoka niezawodność zasilania oraz łatwość obsługi przez użytkownika końcowego w przypadku przeciążenia instalacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Montaż na szynie DIN: Aparat jest przystosowany do standardowej szyny montażowej TH35 (DIN), co zapewnia szybką i stabilną instalację w typowych rozdzielnicach modułowych.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Dostępność dźwigni: Ogranicznik należy zamontować w taki sposób, aby po zaplombowaniu zacisków, dźwignia napędowa pozostała dostępna dla użytkownika. Umożliwia to samodzielne załączenie napięcia po ustąpieniu przyczyny przeciążenia.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 63A, zapewniając odpowiednią obciążalność długotrwałą i wytrzymałość mechaniczną połączenia.

FAQ

1. Czy ogranicznik ETIMAT T chroni przed zwarciami?
Nie, ten model posiada wyłącznie człon termiczny (przeciążeniowy). Ochronę przed skutkami zwarć powinny zapewniać kolejne stopnie zabezpieczeń w instalacji odbiorczej.

2. Czy po zadziałaniu ogranicznika muszę wzywać pogotowie energetyczne?
Nie. Konstrukcja urządzenia pozwala na ponowne załączenie dźwigni przez użytkownika, o ile dostęp do niej nie został fizycznie zablokowany (plombuje się tylko zaciski, nie dźwignię).

3. Dlaczego stosuje się ogranicznik mocy zamiast zwykłego wyłącznika nadprądowego?
Stosuje się go w celu zapewnienia selektywności działania. Ogranicznik mocy nie wyłączy się przy zwarciu w instalacji domowej, co pozwala na zadziałanie bezpiecznika znajdującego się najbliżej miejsca awarii.
